Temporizador 555 IC / circuito de intermitencia (3 / 3 paso)

Paso 3: Final componentes

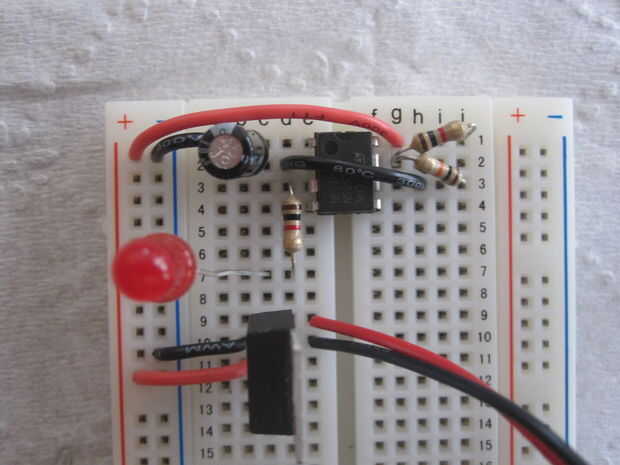

Ahora, agregamos algunos componentes más para acabar esto. Añadir un puente que conecta al pin 8 y un puente del pin 2 al pin 6.
También agregamos un pequeño puente conexión gnd del condensador para el carril de tierra. Eso es él-así que usted puede conectarse una batería de 9v y verá el inicio LED parpadeando. Si realmente lentamente está parpadeando, reemplace la tapa con una tapa más pequeña. Si está parpadeando para ayunar, reemplace la tapa con uno un poco más grande. (Yo usé 100uF)
