Paso 1: El circuito

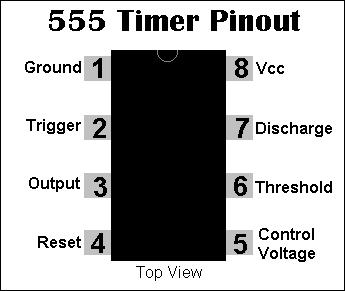

OK para que el temporizador 555 es un pequeño chip de 8 pines utilizado en un montón de electrónica. Aquí es la disposición de los pines
Pin 1-tierra (también conocido como negativo o neutro)
Pin 2-disparo
PIN 3-salida
Pin 4-Reset
Pin 5-Control de voltaje
PIN 6-umbral
PIN 7-descarga
Pin 8-Vcc (también conocido como positivo o "caliente")

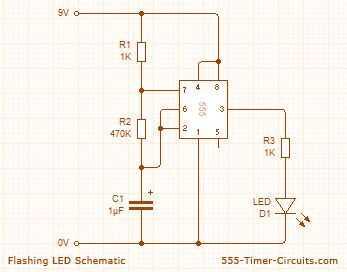

El esquema es como se muestra arriba utilizaremos potenciómetros como resistores pero resistencias funcionará igual.
Resistencia R1 - 1K o "Pot"
Resistencia R2 - 470k o 500k "Pote"
R3 - 1K resistencia o "Pot"
Condensador C1 1μF (el exacto que estoy usando es 1μF 50 v)
D1 - (LED) estoy usando un azul funciona uno, pero cualquier color
Temporizador 555 (también estoy usando un zócalo de chip IC de 8 pines para fácil acceso a reemplazar)
Placa de circuito (PCB)
Cables de puente (si usted está planeando montar primero en un protoboard.
batería de 9 voltios
conector de la batería de 9 voltios
