Paso 3: Nuevo diseño de circuito

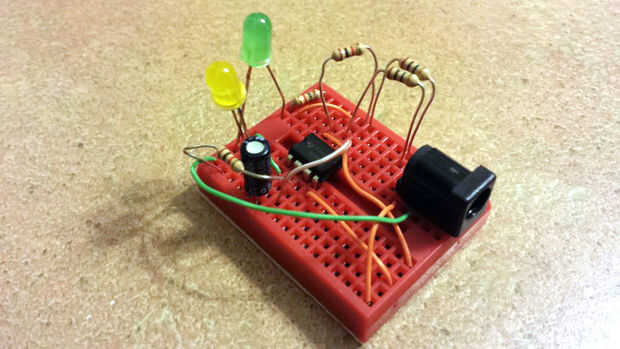

Puesto que el circuito original se hizo con los dispositivos de montaje superficial (SMD), y todo estaba reemplazando con dispositivos a través del agujero, tuve que simplificar la sustitución un poco para asegurarse de que todavía cabe en el soporte de 52mm. El circuito original tenía algún tipo de microcontrolador, que deseaba cambiar entre varios patrones diferentes pero decidí que solo necesitaba 2 Estados de los LEDs, tenues y brillantes. Tomé un circuito 555 temporizador de este sitio y había modificado un poco.
Utilicé esta página para determinar cuántos LEDs podría tener en una matriz y tienen todavía ser brillante con el voltaje de entrada 12v. Decidí que iba a usar 4 conjuntos de 3 LEDs conectados en paralelo para el temporizador 555 a parpadear y otro 2 matrices de 3 LEDs que permanecería en. Esto me daría los modos tenues y brillantes que estaba buscando.
El PDF adjunto es una versión actualizada del diseño que usa en este Instructable. Después imprimí el circuito, me di cuenta que había algunas cosas que hubiera cambiado, como cojines del voltaje de entrada más grandes y unas resistencias vertical para ahorrar espacio.
Partes:
18 LEDs
Temporizador 555
7 x resistencia de 1 k ohm
resistencia de ohmios de 2 x 1m
condensador de 1uF
