Este instructable asume que sabes lo que estás haciendo en la CA!
También, asegúrese de utilizar cables sin daños que no sean demasiado largos ni demasiado cortos.
El siguiente cuadro es parte del proyecto automatización casera aquí descrito:
[instructivo enlace se mostrará en cuanto se termine el proyecto]
La idea es construir un relevador de AC con un Arduino que cambia en la máquina de café. Al mismo tiempo el servidor OH pasa en tu emisora favorita. Así en la mañana entonces puede ir a la cocina y servir café y escuchar su estación. La razón para un temporizador es simplemente que mi cafetera tarda 30 minutos para calentar y estar listo, y mi estación de radio es un poco de dolor para establecer... incluso con una armonía...

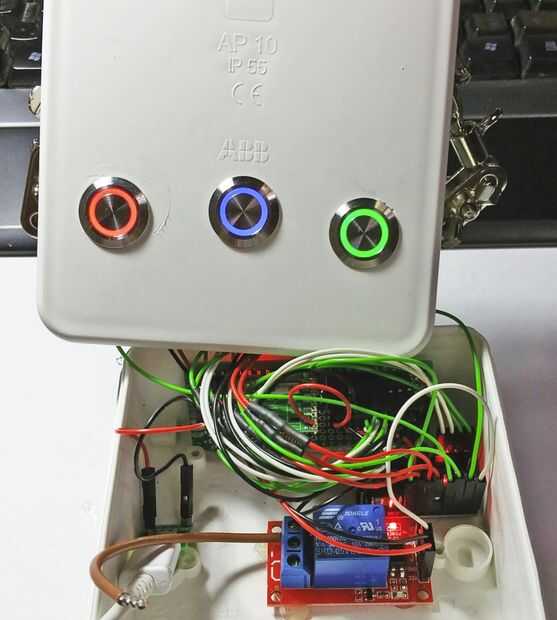

Material utilizado
- 1 x caja de circuito (11 cm x 11 cm x 5 cm en mi caso), 7$

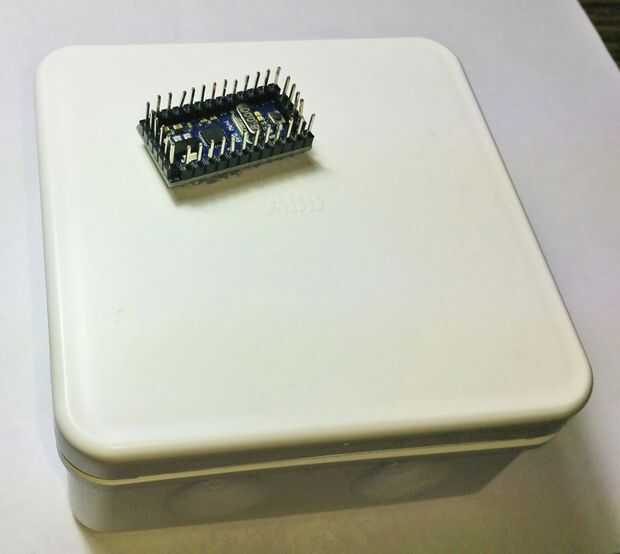

- 1 x Arduino Mini Pro 3.3V, 1,75$
- 1 x RFM69H (3.3V), 4.50$
- 1 x 5V descender -> 3, 3V (para ejecutar Arduino y el transmisor RFM), 0,35$

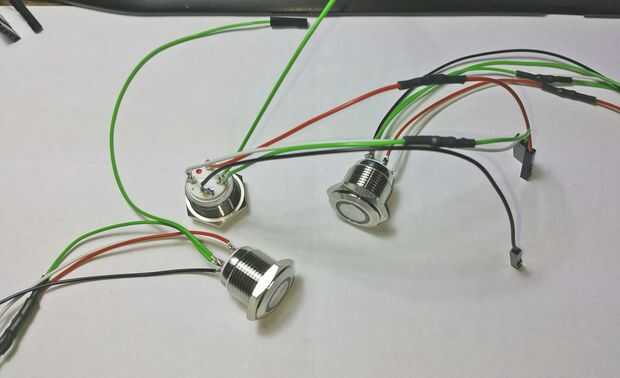

- 2 o 3 Pulse el botón (dirigido o no), 2.90$ cada
- fuente de alimentación 1 x 5V (para ejecutar el descender y los relés) o 1 x USB en zócalo
- 2 x 3 conector de cableado, insignificante $
- algunas resistencias de los botones (Compruebe las especificaciones de los botones), $ insignificante
- cables para conectar todo; conectar con DuPont o soldadura... (AWG 26 para Arduino, 16 AWG para conexiones de CA en mi caso), aprox. 2$
- 1 x relé AC, 1,75$

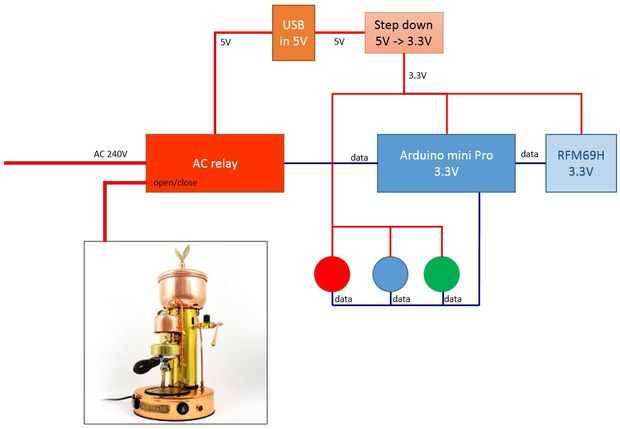

Lamentablemente no puedo crear un diagrama de cableado correcto, ni sé los símbolos eléctricos correcto, así que todo lo que tienes es un powerpoint... lo siento.
Nota: La próxima versión de este temporizador puede tener los 5V de alimentación dentro de la caja para deshacerse de la fuente de alimentación externa. Quise probar otro enfoque... Me debo haber quedado con la fuente de alimentación interna. También se podría cambiar el botón de encendido de la máquina de café y todo el Arduino, relé AC, RFM en el café de la máquina sí mismo puesto que la base es lo suficientemente grande (la máquina de café espresso es una Elektra Microcasa).
