Paso 2: El circuito
Aquí se muestra el circuito básico.
Por supuesto hay que subrayar que realmente no debe nunca pones 120V circuitos en un protoboard!
Esto es para que fines de prototipos sólo mostrar qué va dónde.

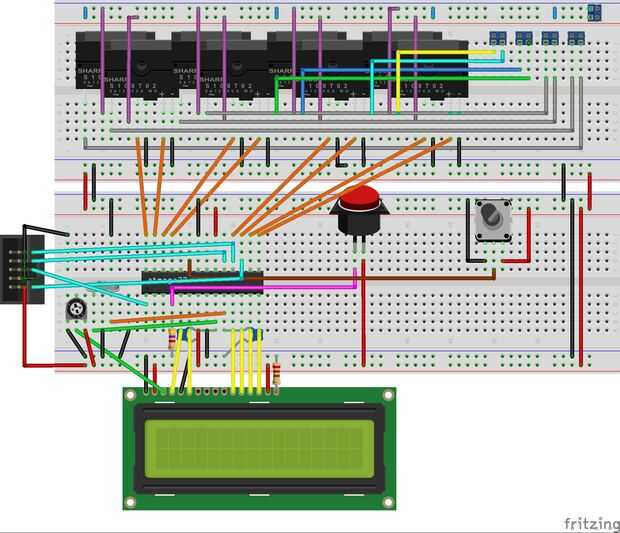

He intentado crear este circuito en Circuits.io 123D pero no tenía el LCD (que he podido encontrar) así como simulaciones sería imposibles, he creado esto en Fritzing.
En Fritzing había uno de estos 8 módulos SSR en las partes, por lo que básicamente recrea aquí con los relés de estado sólido para mostrar cómo está todo conectado menos los fusibles de 2A en cada salida. Siempre debe fundir circuitos como este.
Para el proyecto real, usé el relé de estado sólido módulo de Sainsmart en todo momento y nunca pone el circuito (arriba) en un protoboard. Estos módulos son baratos en Ebay, cuesta mucho menos que los relés de estado sólido ellos mismos si los compraste por separado.
Tratándose de AC (corriente alterna) no tiene un positivo y negativo como hacemos con los circuitos de C.C., porque son positivo y negativo constantemente cambiar lugares.
En cambio, tenemos neutro y vivo. Vamos a usar enchufes y tomacorrientes polarizados para que podamos mantener el Live y neutro conectado correctamente a lo largo de la construcción.
En el circuito simulado aquí, hay 2 bornes de tornillo para el vivo y 1 para las salidas de los relés de estado sólido.
El Live debe conectarse a un terminal de cada una de las 8 conexiones de relé de estado sólido.

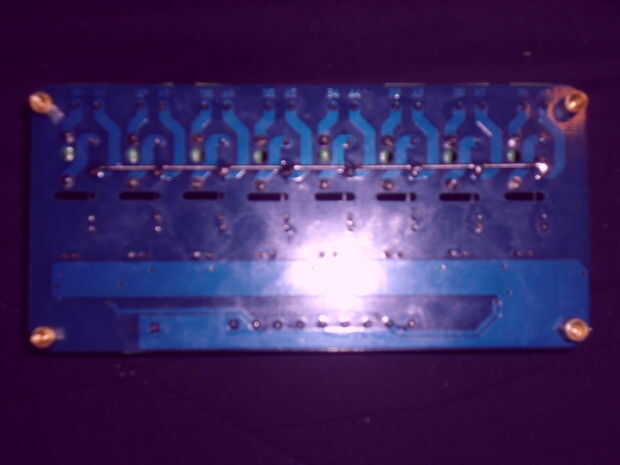

He logrado esto soldando un alambre grueso en el tablero de Sainsmart sí mismo (ver foto). También puse separadores en la Junta para mantener la tensión alta fuera el caso. Separadores de latón placa base PC encajan bien apretado en los agujeros en el tablero. Realmente tuve que atornillarlas.
El neutro debe ir directamente a las salidas, y el Live va a los relés. Esto es porque el código eléctrico especifica que cuando un circuito de CA, es la línea en que debe ser cambiada, no el neutro. Sabemos que nada de esto pasará el código, pero es algo de seguridad. Hay una razón de códigos eléctricos existen después de todo!
En este circuito, + V siempre se refiere a los + 5V CC.
Nota: siempre utilizo un encabezado ICSP de 10 pin, no un 6 pin. Tenga en cuenta las correlaciones aquí si desea utilizar un 6 pines ICSP
(Puedes por supuesto programa el chip en su Arduinol y luego moverlo al circuito completo - o usted puede ejecutarlo directamente desde tu Arduino, eliminando la necesidad para el ICSP en conjunto)
10 pines a 6 pines encabezado de correlación gráfico para ICSP conector
***************************************************
1 a 4 (MOSI)
1:58 (+ V)
3, 4, 6, 8 y 10 a 6 (GND) <-por esta razón el pin 10 es mejor para largas distancias y la eliminación de la interferencia
5 a 5 (RESET)
2:53 (SCK)
9 a 1 (MISO)
***************************************************

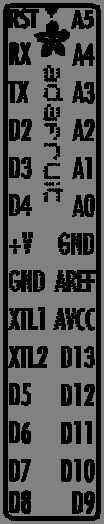

ATmega328P pins van como sigue. Consulte la tabla de excel para ver que pines corresponden a que las conexiones en una placa de Arduino.
ATMEGA328P CHIP PIN CONEXIONES
1 - 5 en ICSP (RESET)
2 - no conectado. reservado para la comunicación serial
3 - no conectado. reservado para la comunicación serial
4 - un lado de 4,7 K desplegable y un lado del pulsador. Al otro lado del botón va a + V y el otro extremo de la resistencia de telecine (como su nombre lo indica) va a tierra. Esto mantiene el perno en lógica 0 a menos que se presiona el botón, cambiar a una lógica 1.
5 - LCD pin 4 RS
6 - activar pin LCD 6
7 - + V
8 - GND
9 - cap cristal y 22pF. Otro lado del casquillo de 22pF a tierra
10 - cap cristal y 22pF. Otro lado del casquillo de 22pF a tierra
11 - pin LCD 11 D4
12 - pin LCD 12 D5
13 - pin LCD 13 D6
14 - pin LCD 14 D7
15 - 18 - 1-4 salidas de estado sólido relé entradas 1-4
17 también a ICSP pin 1 (MOSI)
18 también para ICSP pin 9 (MISO)
19 con conector de ICSP 7 (SCK)
20 a + V
21-
22 a la tierra
23 al limpiador de pote lineal
25-28 - 5-8 salidas entradas de relé de estado sólido 5-8
Pines del LCD (no mencionados)
1 - GND
2 - + V
3 - limpiador de bote ajuste de contraste
15 - + V (contraluz)
16 - resistencia de 100 ohm - otro lado de la resistencia a tierra (limitador de corriente para la luz de fondo)
contactos exteriores potenciómetro (producto) van uno a + V y GND
Placa de relé de estado sólido + V y GND terminales van a + V y GND
Anexo: Esto no incluye el circuito de corte ya fue un pensamiento posterior.
Que agregare más adelante como un paso más en el final.
