Paso 5: Cubra completamente los puntos de venta

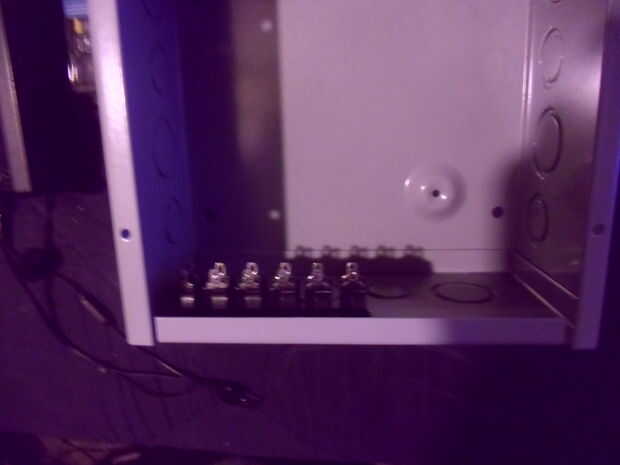

Decidí poner los 8 en la parte posterior de la caja.

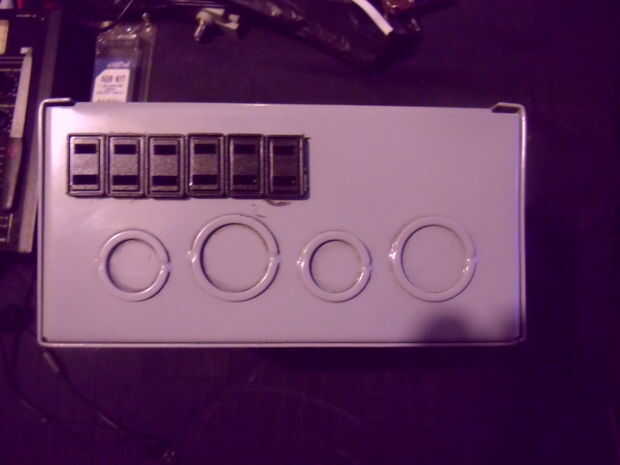

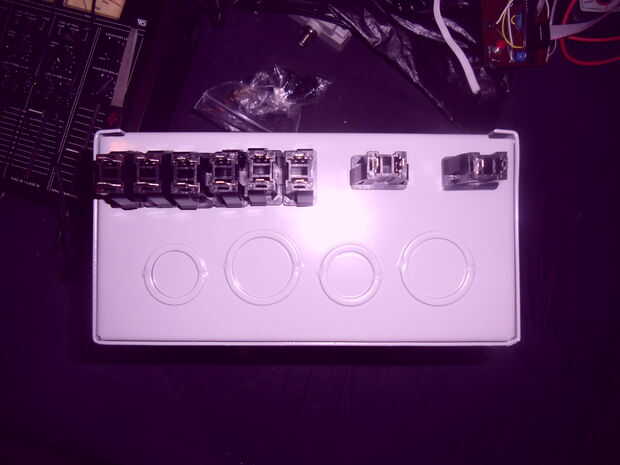

No tengo muchos de los adaptadores de tipo cuadrado que necesitan el enchufe al estar horizontal, sólo arreglé un par de esa manera.
Voy a hacer corta cables para cada una de las salidas de todos modos.
Mi idea original era poner los ress en una caja propia con la fuente de 5V, así y tiene un racimo de octoplug que sale de él, y sería (enviar energía a y) obtener sus señales del regulador que tendría un caso separado.
También iba a poner un LED que sería visible para cada salida, así moviendo solo los del tablero de SSR.

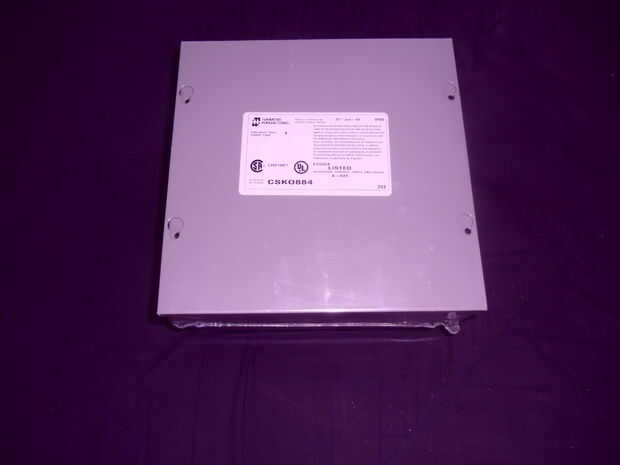

Este caso es tan rematadamente gruesa sin embargo, he decidido no.

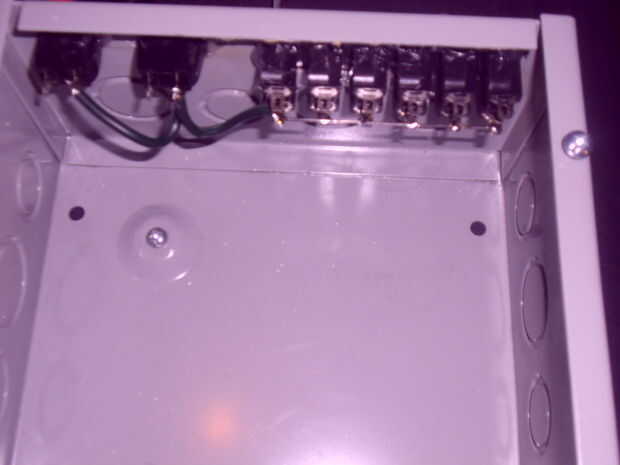

Al insertar los puntos de venta, asegúrese de que el neutro es siempre del mismo lado.
Todas las líneas neutras que deba soldarse juntos.

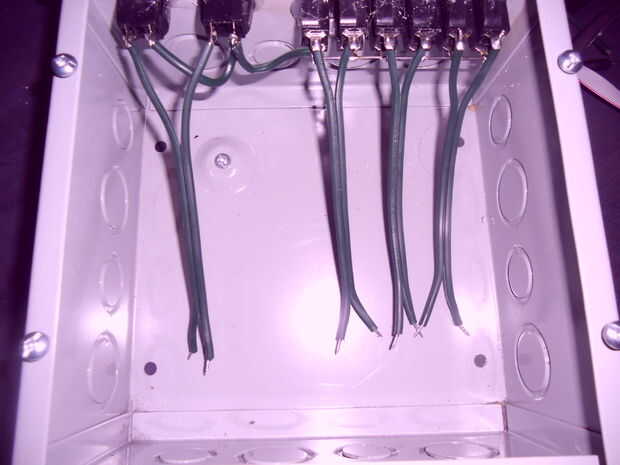

Luego coloque un alambre en cada una de las salidas.
Usé el mismo alambre de la extensión corta hasta para hacer de este y dejaron en pares de pulcritud.
Cada par es realmente de 2 salidas.
Neutro es la ranura más ancha en las salidas por cierto.

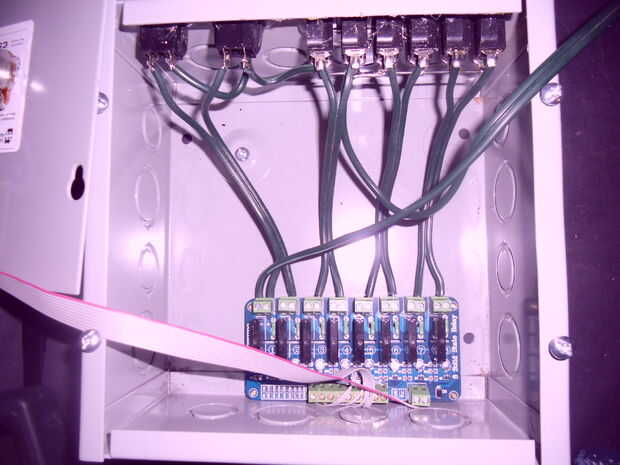

Una vez que la RSS de terminales de salida conectados a las tomas de 8 en vivo (recordar conectar solamente las salidas que no son atados uno al otro en el tablero SSR) y el tablero de regulador, es el momento de conseguir el poder para todo.
Tomar el cable de extensión que han cortado el extremo de salida de y conectar el neutro con el neutro común en las 8 salidas. No olvide conectar un alambre fino adicional en cualquier parte de la línea neutro común, que irá en el circuito de cargador de iPod desencarnada que proporciona 5V para nuestro circuito.
Conecte el otro cable (en vivo) a cualquier 1 de las común en terminales (hay uno al lado de cada una de las 8 salidas vivo) de la Junta Directiva SSR - recuerde adjuntar también un alambre fino adicional (a cualquiera de las restantes terminales energizadas común) para ejecutar el poder a la aplanada circuito de cargador de 5V iPod.
