Temporizador de Arduino 8 A.C. toma de corriente (enchufe) / asesino de vampiro (6 / 8 paso)

Paso 6: Accionar el circuito independiente

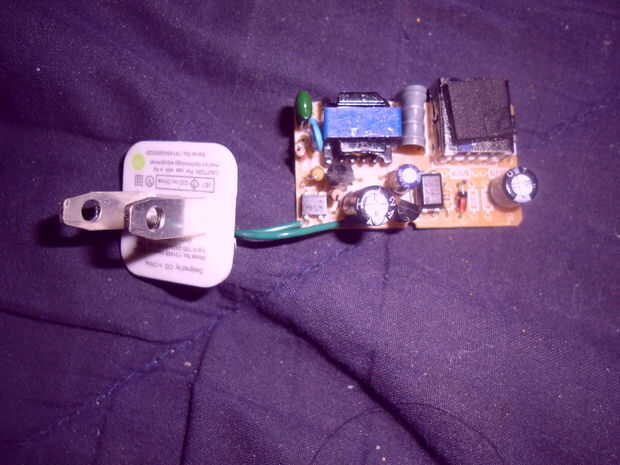

Si le das la mayoría de los cargadores de iPod barato un buen golpe en la parte del enchufe, a abrir hasta.
Verás 2 tablillas doblados encima uno al otro conectado por un cable pequeño.

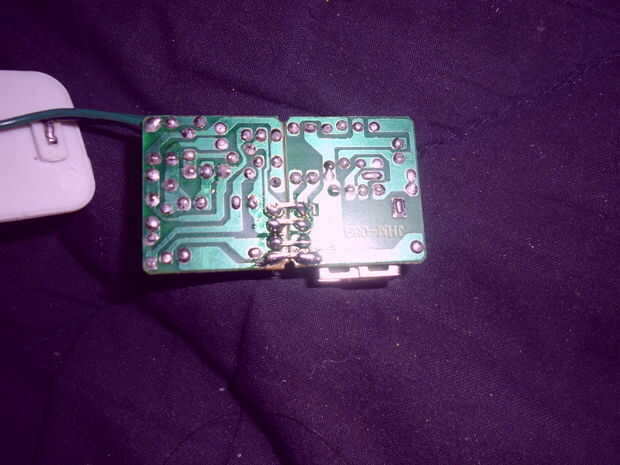

Aplanar el circuito si quieres. Me ha gustado, así que lo hice.
Desoldar los cables del enchufe a la Junta.
Soldado los cables hasta el fondo de donde el cable es sólo para mantener la junta plana.

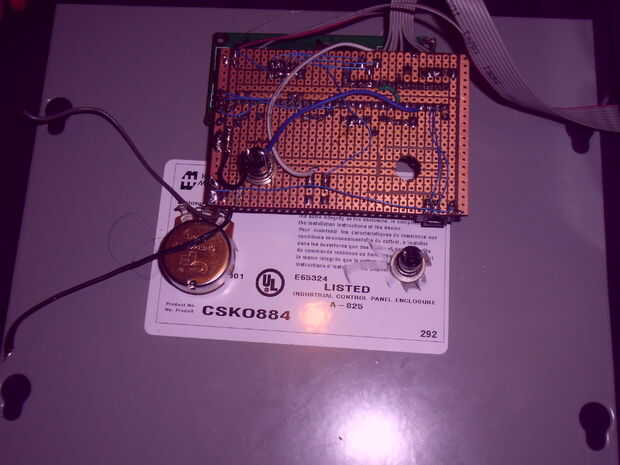

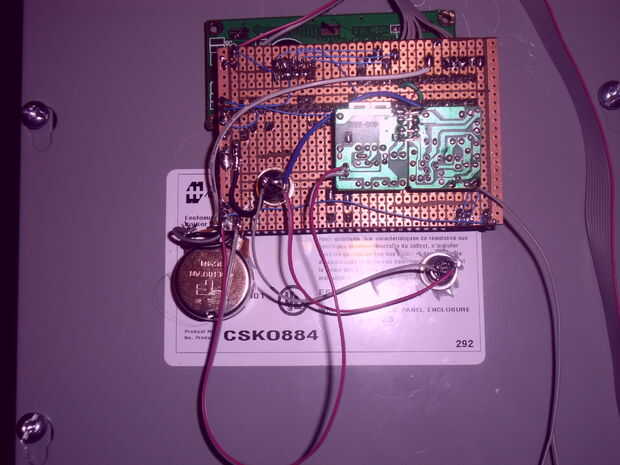

Luego lo volcó y caliente la pegué a mi controlador por falta de un mejor lugar para ponerlo.
Si vas a usar regulador separado y cajas de salida, deberás encontrar un lugar en la caja de salida para él.
Conecte el 120V al tablero usando los cables pequeños que a la vida del módulo SSR y neutral de las tomas de corriente.

Habrá un condensador a través de los 5V y GND del conector USB en el tablero.
Esto le ayudará a identificar cual es GND y que es 5V mirando las marcas de condensador electrolítico. Negativa está siempre claramente marcada. El + 5V por proceso de eliminación es el otro cable del condensador electrolítico.
Soldado de mis líneas de baja tensión directamente a los pads de soldadura del condensador sí mismo y funcionó a la + V y GND las líneas de mi circuito en el perfboard.
