Paso 2: Cableado del circuito
Porque construí mi con lo que tenía, el circuito que usé es un poco más complicado. El contactor que es bipolar pero un poste fue quemado para arriba cuando en servicio en la CA fue rescatado de. Está bien aunque ya sólo una pierna de la de la línea de 240 VAC para el calentador necesita ser cambiado. Tuve que usar un paso abajo transformador para alimentar la bobina 24VAC del contactor que tenía. También, decidí incluir un indicador luminoso. Tenía un panel montaje LED así que hice un puente rectificador y utiliza una resistencia de 4,7 K serie para alimentar el LED. Yo he simplificado el circuito en el esquema. Si el alambre lleva 240VAC a su calentador de agua no es tiempo suficiente para cortar en su Conmutador temporizado, necesitará comprar una longitud de alambre del edificio de 10-2.

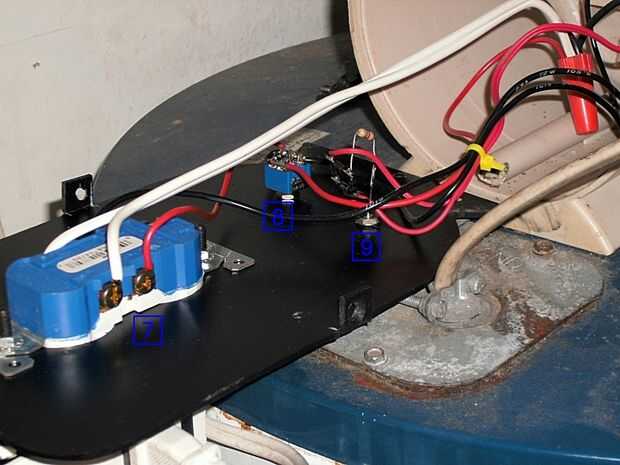

- Bobina del contactor 1 terminal, con una longitud de su cable de la lámpara Conecte el terminal del centro del reemplazo interruptor de cambio aquí. Utilizando una longitud corta de cable de la lámpara, conectar el contacto normalmente cerrado del interruptor de anulación a la caliente terminal (tornillo de cobre) de la salida de fondo unbridged aquí. Juego conectores hembra de horquilla en el extremo terminal del contactor de la cuerda de la lámpara de la encrespadura.
- Bobina del contactor 2, conecte el otro cable de la primera longitud de cable de la lámpara entre este terminal y el terminal de neutro (tornillo de plata) de la salida unbridged aquí.
- Donde una pierna caliente desde la línea de 240VAC se conecta a un terminal de interruptor de contactor.
- Donde una pierna caliente desde el calentador de agua se conecta al terminal de interruptor del contactor correspondiente.
- Donde la tierra de la línea de 240VAC lazos a la tierra del calentador de agua y el terminal de neutro de la salida del temporizador. Tuerza los cables firmemente con alicates. Utilice una tuerca para alambre grande para tapar el punto del lazo.
- Donde la otra pierna caliente desde la línea de 240VAC ata a la otra pierna caliente desde el calentador de agua, la terminal caliente de la salida del temporizador y el contacto normalmente abierto del interruptor de cambio de anulación. Tuerza los cables firmemente con alicates. Utilice una tuerca para alambre grande para tapar el punto del lazo.
- El tomacorriente dúplex de 15 Amp. Asegúrese de romper las lengüetas de puente aísla las dos salidas.
- Reemplace el interruptor.
- Lámpara indicadora de neón opcional. Conectar a través de los terminales de la bobina del contactor.
Corte un pedazo de cable de la lámpara el tiempo suficiente para alcanzar entre una de las salidas de tomacorriente conmutados del temporizador y la salida inferior unbridged. Conectar un enchufe de 120V a cada extremo de este cable, asegurándose de que la polaridad es la misma en ambos extremos. Este será el puente entre el regulador y la salida de unbridged inferior que está conectada a la bobina del contactor.
Verificar dos veces todas las conexiones al esquema. Conecte el temporizador de lámpara y cable de puente. Encienda el interruptor y ajustar el temporizador para un ciclo de prueba.
