Paso 1: Temporizador sonidos Spooky ~ 555 ~
![]()
![]()
quería hacer sonar ese clásico fantasma de la B-movie, una baja de warbling "Oooooohhh" a menudo escuchada en Scooby-Doo. Hay tres oscilaciones que componen el sonido. Primero hay el tono de Zombie lamentos sí mismo, entonces hay el Vibrato escalofriante y, a continuación, el gorjeo espeluznante. Un mal tono es fácil con el 555 en A-estable, como la mayoría de ustedes ya sabe, pero de alguna manera agregar dos más insinuaciones sobre el Zombie de lamentos... He cavado alrededor 555 circuitos de sirenas en línea y uno para obtener la parte espeluznante gorjeo del circuito sintonizado. Se basa en numerosos ejemplos de trucaje. Puesto que el sonido de gorjeo espeluznante provenía de conducción el voltaje de Control (pin 11) de mi oscilador Zombie lamentos, jugaba con los por un tiempo, en vano. Después de rascarse la vieja noggin, había construido el oscilador Vibrato escalofriante y simplemente había atado de varias partes de él a diversas partes del generador de tono de Zombie de lamentos. Ensayo y error me llevan a descubrir el gran efecto de conectar el dos/umbral de disparo junto con una gran resistencia (menor que 100 K no funcionan así. Adelante, pruébalo). No he probado lo de alcance (todavía), así que no sé lo que está pasando el infierno, pero hot damn! ¡ Funciona!
Tengo un trim-pot de 10K para ajustar el tono del generador de tono de Zombie lamentos. Se puede marcar en un tono que suena como un espeluznante fantasma o un alma en pena gritando o cualquier maldita cosa espeluznante entre. Sé que eres un smarty-pants y usted está pensando, "bueno, apuesto a que si sustituyo los lamentos Zombie trim-Pots con algunos otros 555 salida, podría conseguir incluso más espeluznante!". Eso, mis amigos, es el verdadero camino al insomnio babeando.

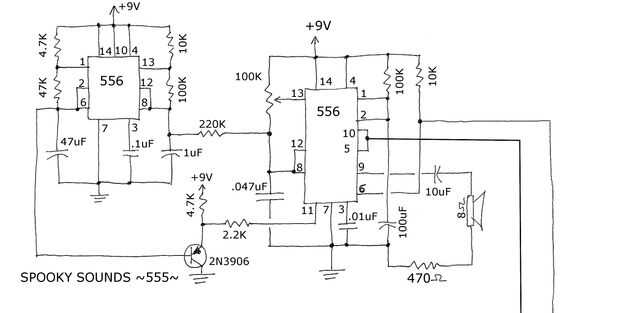

Una nota importante. En mis esquemas, las conexiones tienen puntos negros. Si no hay ningún punto negro, no hay ninguna conexión. Sólo sigue golpeando lejos en él, comenzará a oscilar pronto :)
