Paso 2: La parte del 'Truco'. ~ un disparo ~

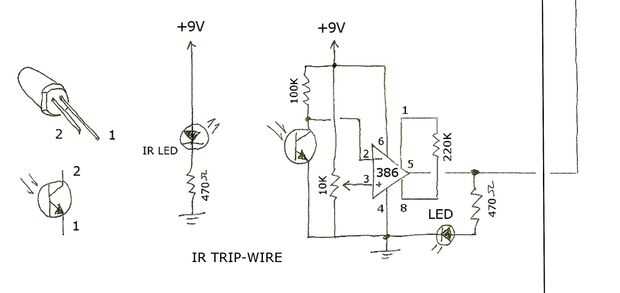

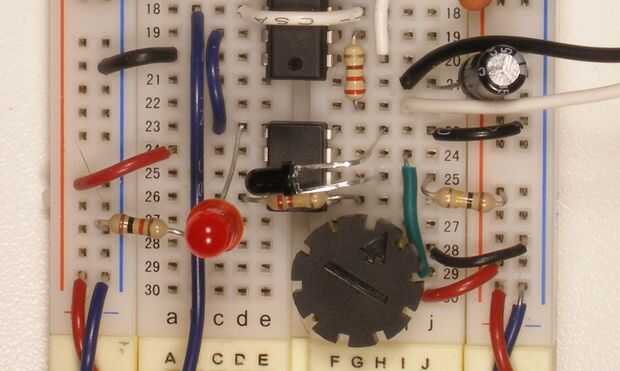

Construí el IR-cable de un LM386 aparejado como un comparador. El transistor IR (EL-PT204-6B , el emisor de IR es EL-IR204-A ) está conectado a la entrada inversora del Op Amp, junto con una resistencia de pullup. También tengo una recortadora conectada a la entrada de no invertir para afinar. La salida del amplificador operacional está conectada a un disparador de 555. Cuando el circuito está sintonizado correctamente, esto es lo que ocurre: si se interrumpe el haz de IR, la entrada inversora ve una tensión más positiva que lo que el barbero (afinado) está suministrando a la entrada de no inversión y así la salida es conducida a tierra. Que tira el perno del gatillo en el temporizador 555 bien pasado 1/3V (aquí está mi paso a paso), y el 555 afirma su salida (unidades a + V). La salida de este Mono estable 555 es conectada al pin de Reset del circuito Zombie lamentos.
En una habitación tenuemente iluminada, pude alcanzar un rango útil de viaje cable IR de cerca de 3 pies. no está mal para las puertas, pasillos, aceras...
No será responsable por los daños a la propiedad, real o imaginaria. Ni con la publicación de este documentado cómo hacerlo soy cualquier forma recomendar que lo anterior o abajo usado bult destruido encontrarse dado de o hacia cualquier propósito trama o partido alguno. < :D
En esta configuración el paso a paso sólo controla al Zombie de lamentos, mientras que el Vibrato escalofriante y los circuitos de Creepy gorjeo están libre. Una mejora sería cambiar todos los pines de Reset con el IR-cable (?). Que reduciría el consumo actual, pero no estoy seguro de cómo él efecto el miedo del sonido.
Los ojos junto!
