Paso 6: cableado
El cableado es personalizado a mi código adecuado, si utiliza un código diferente el cableado es diferente también.

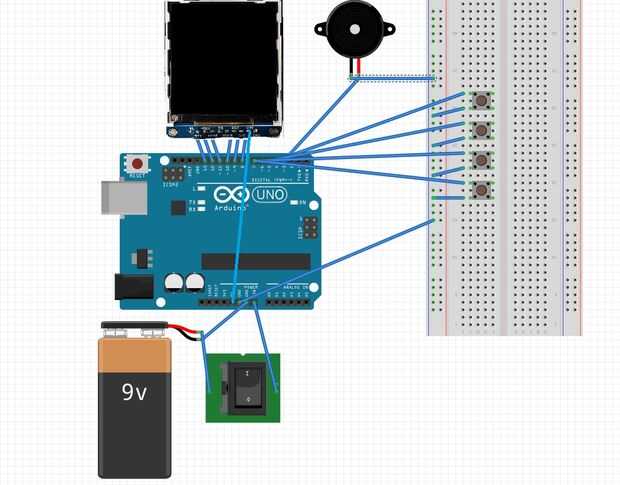

Los botones están conectados con los pasadores: 4,5,6,7 y con la Junta de tira que está conectado a tierra.
El elemento piezoeléctrico está conectado al pin 3 y con la Junta de tira que está conectada a tierra.
El cableado de la pantalla:- toma de tierra de la pantalla a GND de arduino
-VIN a 3.3V o 5V (pantalla ayuda tanto)
-D/C al pin 9
-RESET a pi 8
-CS al perno de 10
-MOSI al pin 11
-MISO al pin 12
-SCKL al pin 13
La batería de 9V se conecta al interruptor de tirón y el GND de Arduino. Otra vez el interruptor de tirón está conectado con el VIN de la Arduino.

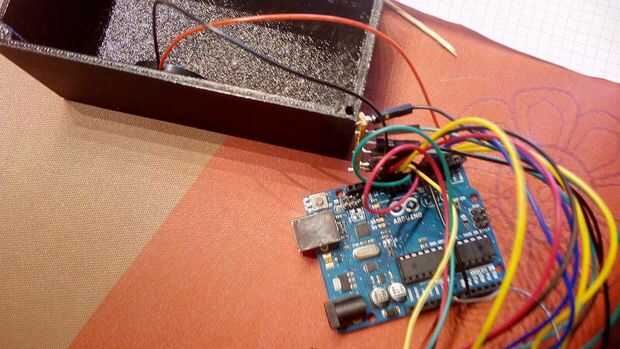

Decidió no trabajar con un protoboard para ahorrar algo de espacio. De esta manera usted tiene que soldar todos los cables, pero merece la pena el esfuerzo.
