Temporizador de cocina de Arduino (2 / 4 paso)

Paso 2: Construir!

Esta es la parte importante del temporizador de cocina.

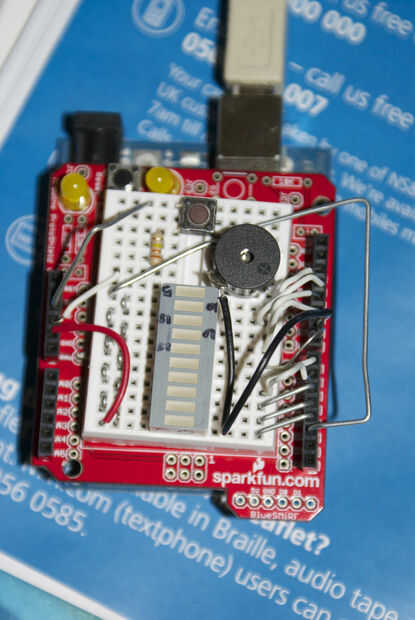

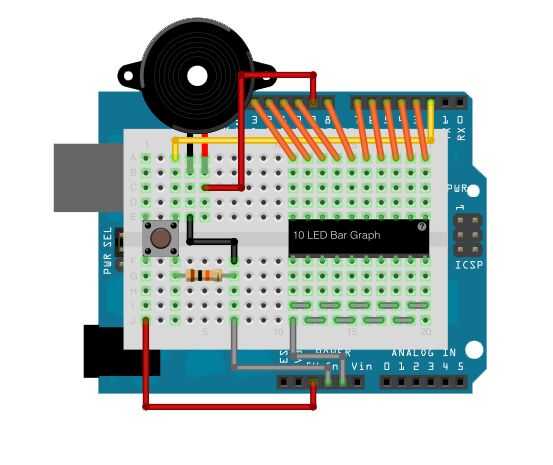

La forma más fácil de mostrar cómo conectar este circuito es usar el bosquejo de Fritzing anotado arriba.
Ahora voy a explicar el circuito, a quienes cuidan.
Como se puede ver un lado del 10 gráfico de barras LED está conectado al pin Gnd de Arduino, mientras cada pata en el otro lado está conectado a un Pin digital de Arduino. Esto significa que cuando un Pin en el Arduino está establecido en alto, el segmento del LED correspondiente se ilumina. Los pernos usados para conectar el Arduino son 3, 4, 5, 6, 7, 8, 10, 11, 12 y 13, Pin 2 está reservada para el botón, y PWM Pin 9 está reservada para el uso del zumbador piezoeléctrico. El interruptor está conectado para que cuando se cierra 5v se conecta al Pin 2 y a través al Gnd Pin. Esto significa que cuando el interruptor está cerrado el perno 2 puede leerse como alta y cuando el interruptor está abierto Pin 2 se leerá como baja. El zumbador piezoeléctrico se conecta a PWM Pin 9 que podemos simular una onda cuadrada del seno a través de él usando analogWrite, que creará un pitido para alertar al usuario de que el temporizador ha finalizado.
Eso es bastante mucho lo, pero recomiendo comprobar aquí si necesita hacer cualquier solución de problemas.

Nota: recomiendo conectar la tierra del zumbador Piezo a la tierra misma que la del gráfico de barras de LED, para que no se tiene nada interfiere con el sistema de resistencia y el interruptor para agregar tiempo al contador.
