Paso 12: Preparar el panel frontal y botones
Habiendo decidido integrar el temporizador en el panel frontal preparado el panel frontal por 2 agujeros para los botones y limpiar una ventana para el display de 7 segmentos.
El panel frontal es una tira de policarbonato (o algo muy parecido) las etiquetas están impresas en el reverso y luego una aplicación de pintura blanca proporciona un fondo opaco. Si se frota la pintura blanca de una 'ventana' se puede hacer en el panel. Lo hice tan cuidadosamente como pude pero los resultados no son perfectos. La técnica que utilicé fue el siguiente:
1) Marque la posición y forma de la pantalla de 7 segmentos en la parte posterior.
2) suavemente raspe la pintura de la parte trasera de policarbonato para revelar una claro 'ventana'. (Utilizar un bisturí o una sección de la lámina de cuchillo de la manía).
3) uso de esmeril de grano 1200 y luego "Brasso" para pulir la ventana. Brasso es bastante abrasivo pero producir una ventana ópticamente clara agradable si se hace bien. Descripción de Brasso

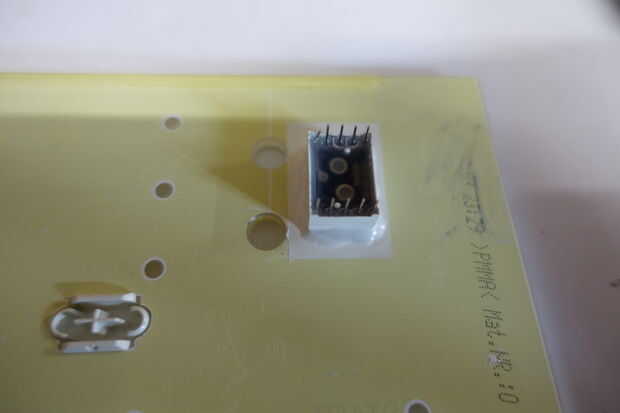

4) epoxy (yo usaba Araldite rápido) el display de 7 segmentos en posición encima de la ventana
5) grafitear los alrededores del display de 7 segmentos (mi ventana terminada siendo demasiado grande - así que tuve que incluir este paso).

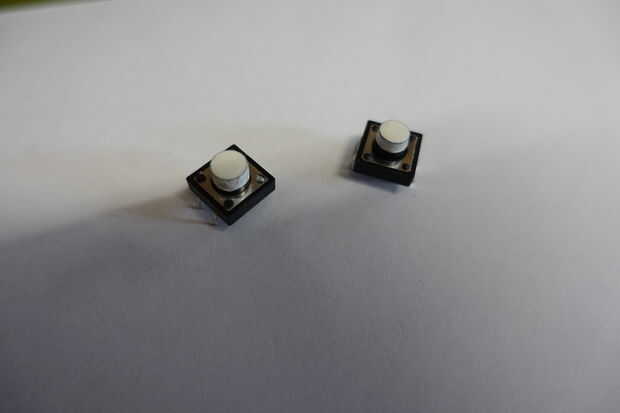

6) los 2 botones en lugar de epoxy.

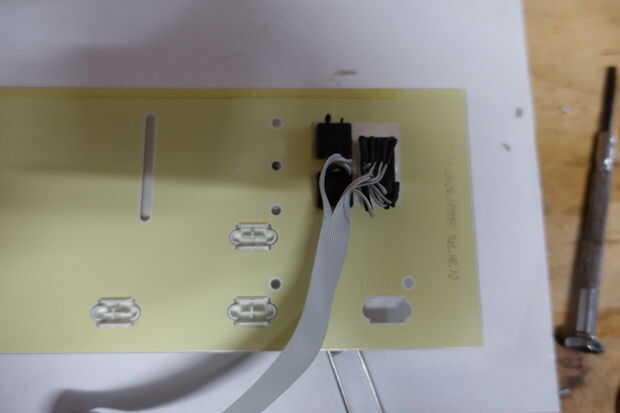

7) conectar el display de 7 segmentos y 2 botones (yo usé una cinta de 14 manera, 10 para el display de 7 segmentos y 2 para los interruptores).

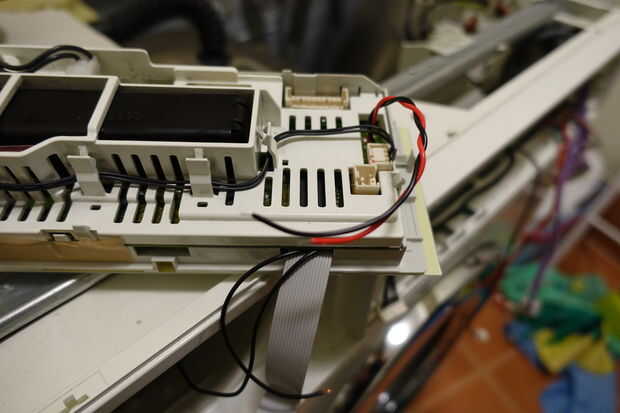

8) vuelva a ensamblar la máquina PCB en su jaula de plástico y la cubierta. Asegúrese de que los cables sean lo suficientemente largos para alimentarse a la nueva Junta de controlador Arduino.
