Paso 13: Haga el Arduino PCB

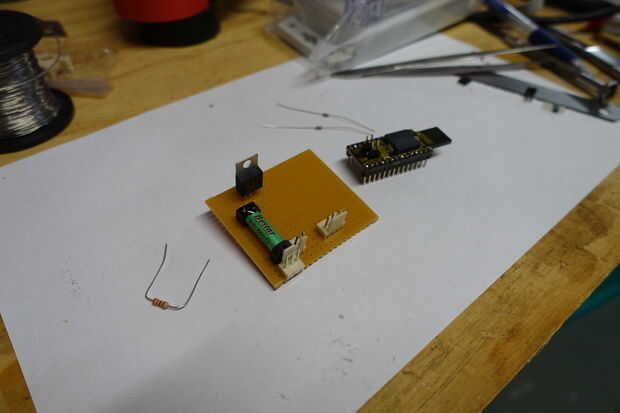

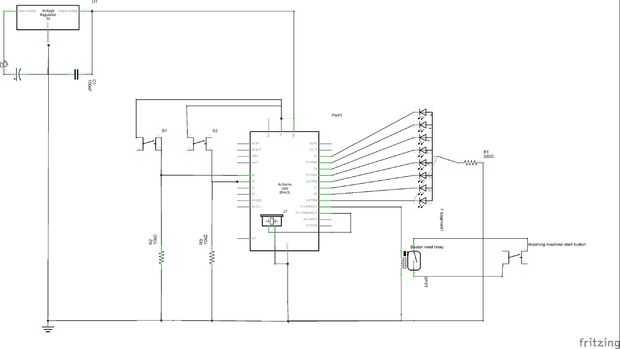

He mostrado un diagrama del circuito y algunas fotos de la Asamblea de los componentes en un pequeño trozo de placa perforada de PCB.

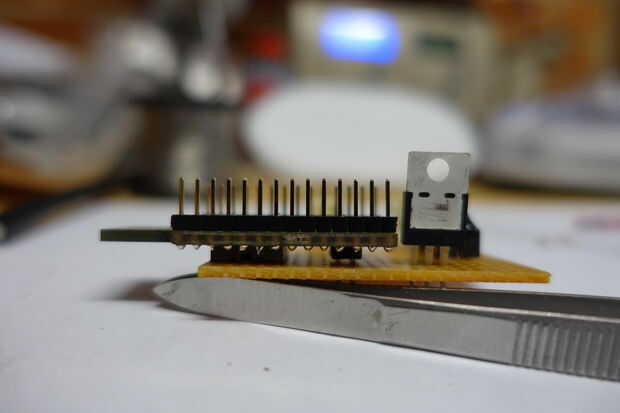

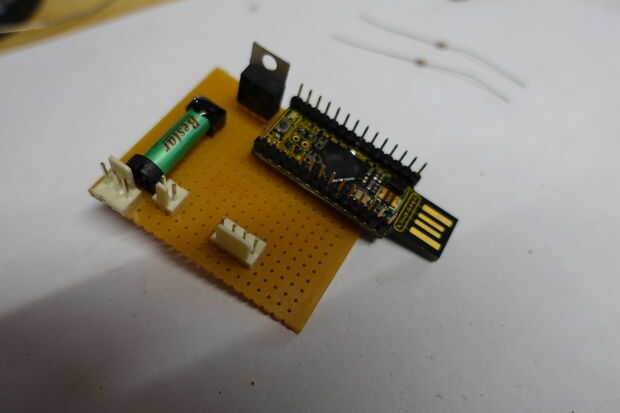

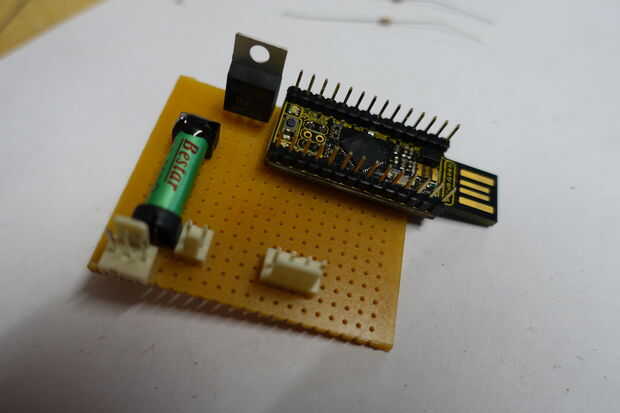

El Freetronics Leostick se monta con su cabecera ICSP (que no tengo que usar). Basta con asegurarse de que al hacer esto los pernos no están cortocircuitadas juntas. La sección USB sobresale por la Junta para ayudar a la conexión dentro de la máquina (sólo en caso de que quiero actualizar el software en algún momento). Los otros componentes se encontraban bastante al azar!
