Temporizador de cuenta regresiva de Arduino 7 segmento (2 / 4 paso)

Paso 2: ¿Qué es la multiplexación?

Multiplexación es cuando controlas un montón de LEDs con unos pernos del IO.
Se basa en tener que o más displays de 7 segmentos y conectándolos juntos, un ejemplo de lo que mostrará es 00, 11, 22, 33, 44, 55, 66, 77, 88, 99.
Pero lo que hacemos en este caso es controlar cada induvidualy GND (-) que lo convierte en una pantalla multiplexada.
Conmuta muestra cada 0.5ms que nos da control de cada pantalla.

Es útil cuando usted está construyendo un proyecto con un montón de componentes y faltan pernos del IO.

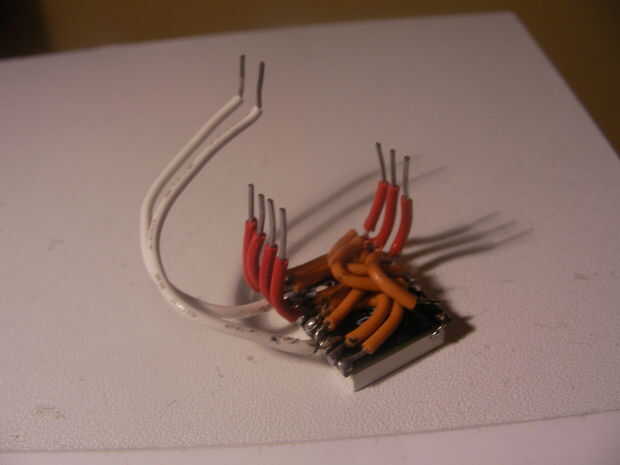

En este ejemplo, será controlar 2 7 segmento muestra con 9 pernos del IO.
Si no usamos la multiplexación, necesitamos 14 pines IO para el control de todo.
