Temporizador de cuenta regresiva de Arduino 7 segmento (3 / 4 paso)

Paso 3: La construcción

Este proyecto es bastante complicado por lo que tendrá conocimientos básicos de electrónicas.

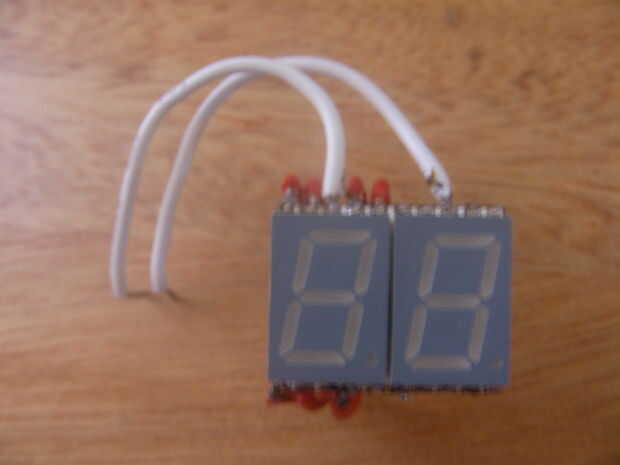

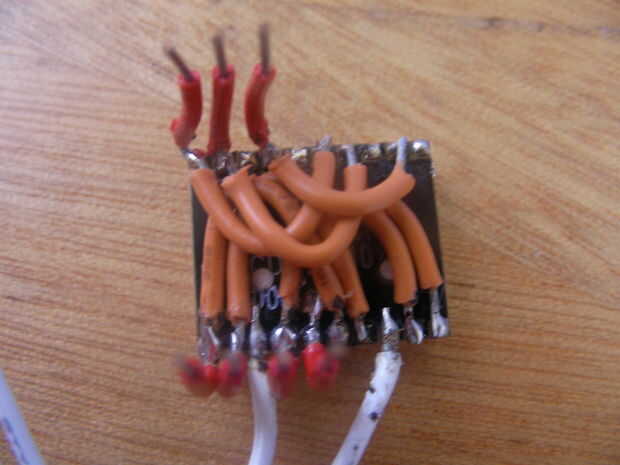

Primero deberás soldar los cables en la parte posterior para hacer el circuito multiplexado.
Esto puede hacerse en un protoboard si su pantalla no es SMD.

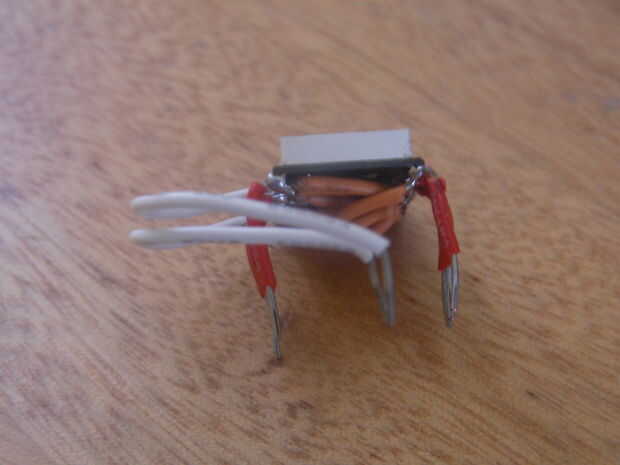

Secondy, soldadura de cables puente que conecte la pantalla a la placa.

En tercer lugar, Conecte cables desde la placa hasta el Arduino en esta secuencia:

Segmento A: pin 7
Segmento B: pin 8
Segmento C: pin 4
Segmento D: el pin 3
Segmento E: pin 2
Segmento F: pin 6
Segmento G: pin 5
Gnd1 vía resistor: pin 11
Gnd2 vía resistor: pin 9
