Temporizador de cuenta regresiva de Arduino con los botones de configuración (3 / 5 paso)

Paso 3: El circuito

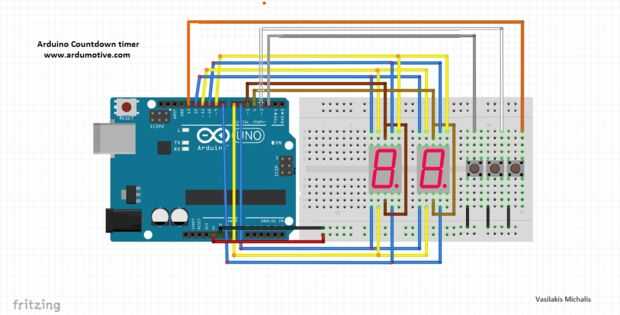

Las conexiones son bastante fáciles, ver la imagen con el esquema del circuito de protoboard.

(si desea que puede conectar un resistor de 220 ohmios a cada pin - excepto "CC" o "CA")

Notas:

  • Los segmentos A-G: A, la B, la C, la D, la E, la F, la G--> 10,9,8,7,6,11,12
  • Pernos de CC o CA de ellos conexión al Arduino pin 4 y 5
  • Botón de start/stop pin 2
  • Pin del botón de cambio 3
  • Botón SET pin13

~ ACTUALIZACIÓN DE ~

  • perno punto del dígito correcto en el pin A0
  • perno punto del dígito izquierdo en el pin A1
