Paso 3: Alambre para arriba de la placa de circuito

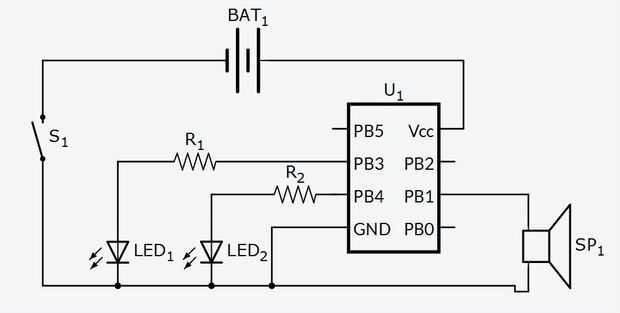

Mientras se calienta el soldador, examinar el circuito mostrado arriba por un par de minutos. Observe que el interruptor de límite actúa como un interruptor, encendiendo y apagando el Attiny.

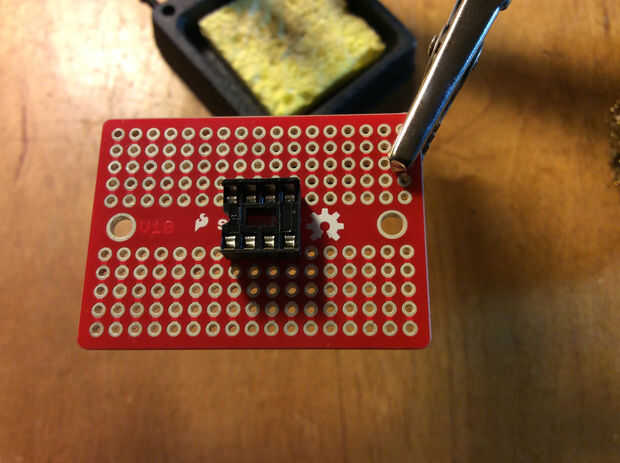

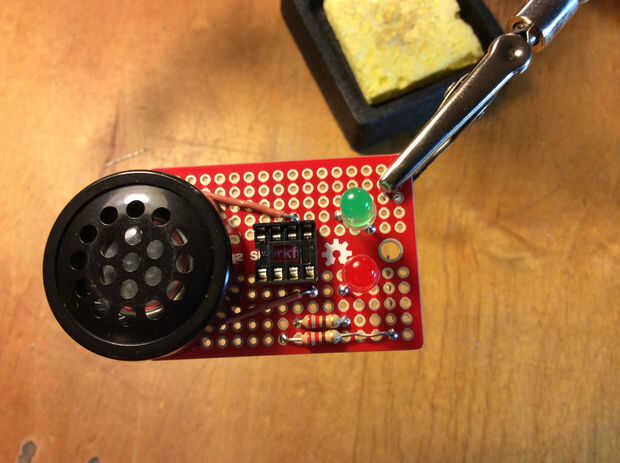

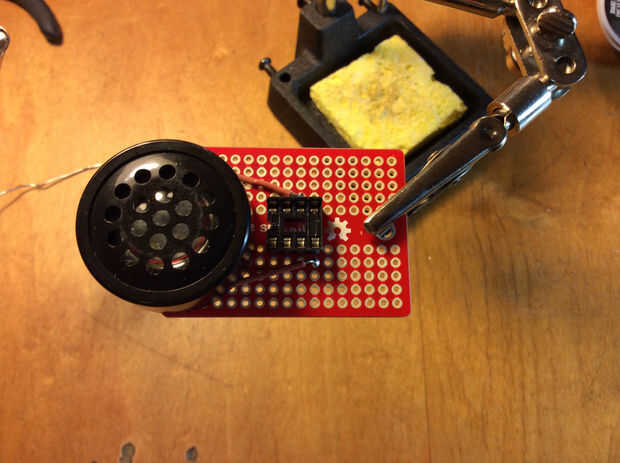

Para comenzar con, soldadura del zócalo del IC en algún lugar en medio de la PCB. Que tenga en la cinta hacia abajo. Luego de la soldadura en el altavoz piezoeléctrico, se conecta el positivo a Attiny pin 6 y el cable negativo a tierra (pin 4 del Attiny). Luego, soldar los LEDs y sus resistencias respectivas a Attiny pins 2 y 3.

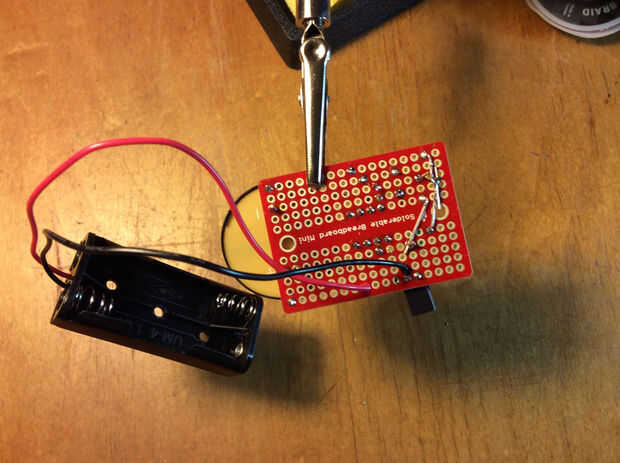

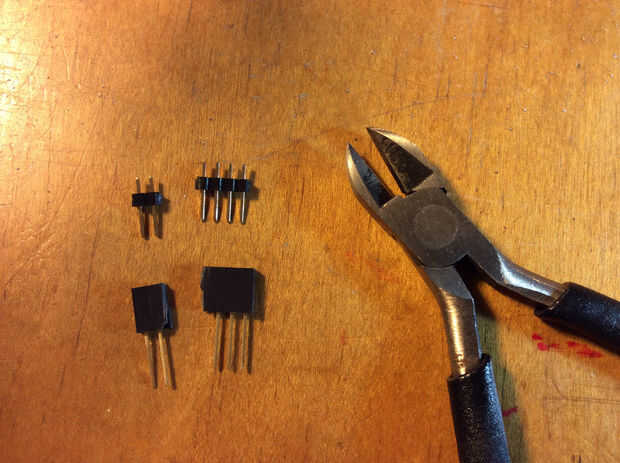

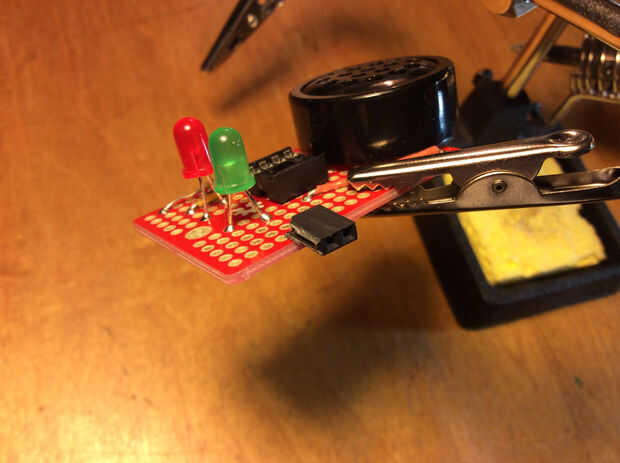

Aquí viene la parte interesante. Usando sus alicates diagonales, cortar el dos pasadores de los encabezados de masculinos y femeninos. Doble los cables de los pines hembra en ángulo recto y la soldadura de un pin a tierra. Por último, conecte el cable positivo de su portapilas a Attiny pin 8 y el cable negativo al segundo pin de la cabecera de la mujer. La Rúbrica femenina debe sobresalga de la parte del tablero del circuito como se muestra arriba.
Cuando haya terminado de soldar, cuidadosamente Inserte el chip Attiny programado de su toma y coloque las pilas en su soporte.
