Yo pensé, ¡ qué gran oportunidad para mí armar un proyecto de electrónica DIY que sería verde. Quería una solución rápida y barata, así que decidí ir con Arduino como el MCU y construir todo desde cero.
Este documento documenta mi proyecto de principio a fin.
Yo había recogido una luz de LED de batería que sería ideal para este proyecto.
Tengo un montón de chips ATMega ahí así como unas placas de clon de Arduino, así que estaba bien a mi forma de construir este proyecto con materiales y piezas que se encuentran en mis bandejas de piezas en mi tienda.
Empecé a pensar qué tipo de diseño quería y decidió ir sencilla, inclinarse y decir.
He hecho algunos trabajos con enganche relés en el pasado y realmente te gusta la idea de utilizar el MCU para el relé de cierre y sin tener que mantener una potencia constante en el ATMega puertos todo el tiempo.
El gallinero está situado en una zona donde no hay fácil acceso a la corriente alterna y quería una solución de batería que podría, en una fecha posterior, añadir acceso a panel solar para cargar.
De primero tenía que determinar los voltios y los requisitos de amplificador de la luz.
Tomé el LED luz aparte y soldar unos cables al circuito de interruptor existente por lo que podría desencadenar la luz con el relé.
La luz LED consume 6 voltios en alrededor de 500 miliamperios.
Pilas D-cell habían desarrollado originalmente la luz del LED. No quiero dos fuentes diferentes de batería y no quiero cambiar baterías todo el tiempo. Así que me decidí por una fuente única pila para alimentar la luz LED y MCU.

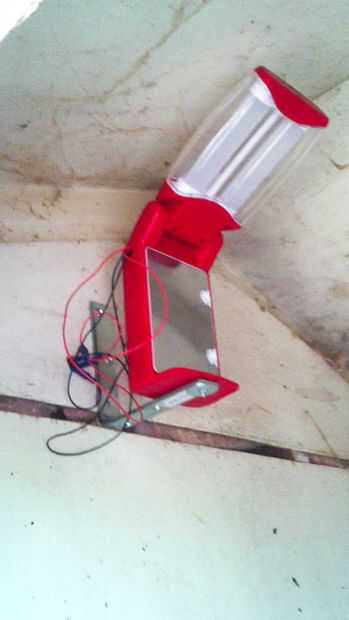

A continuación se monta imagen de luz del LED en pollo coop, dos cables para switch y dos cables para la energía:
