Paso 2: Producción protoboard

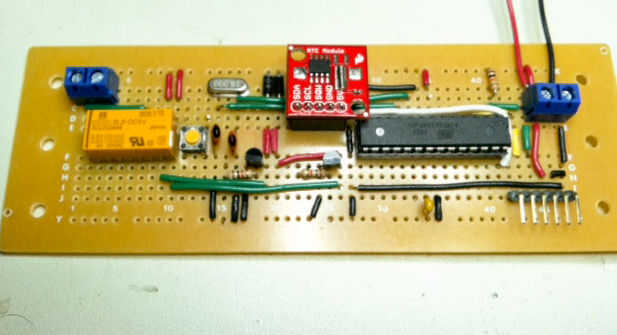

Tenga en cuenta los bloques de terminales en el protoboard.
Izquierda bloque terminal está conectado a los cables de dos interruptor de la luz. La salida del relé se conecta a este bloque de terminales.
El bloque de terminales de la derecha es la entrada de voltaje para el circuito del microcontrolador y el relé.
Los pernos de la cabecera de 90 grados se utilizan para cargar el programa de Arduino en el ATMega 328 P. Nota el cable rojo justo debajo de la regleta derecha.
Este cable se creó originalmente para conectar con el cable USB del cable FTDI USB-TTL.
De esta manera podría potencia el circuito desde el puerto USB cuando fui depurando el circuito.
Justo antes de la instalación quité el cable rojo inferior por lo que pude energía el circuito de la derecha bornes de la batería de la fuente.
Mi mayor gasto fue a comprar una batería de celular mojado de 12 voltios de ciclo profundo.
El amperaje hora a de esta batería fue alrededor de 110 amperios/hora.
De esta manera podría la Junta de alimentación y luz durante varias semanas con una sola carga.
Decidí volver a cargar la batería una vez por semana, hasta que puedo añadir el panel solar circuito de carga.
