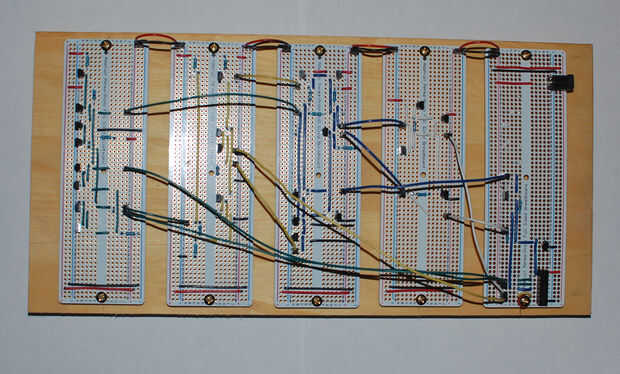

Se trata de un temporizador 555 en un protoboard. El temporizador 555 es una viruta del IC de 8 pines, pero pensé que sería divertido para construir mi propio en un protoboard. Hay cinco secciones para el chip, será construido en cinco tableros de Adafruit Perma Proto. El diseño es de un juego de código abierto de Evil Mad científico laboratorios. Su página de producto que incluye información adicional sobre el 555 y una hoja de datos con un esquema, se encuentra aquí. También venden la platina desnuda del kit si usted decide sus propias piezas de origen.
Para construirlo necesitarás:
Una madera base 13 por 7 pulgadas.
- #6 redondo madera tornillos 3/4 pulgadas de largo
- espaciadores de nylon #6 1/4 pulgadas de largo
- #6 arandela de fibra (comprados localmente en Micro-Centro)
- 5 - Adafruit Perma-Proto Boards http://www.adafruit.com/products/1606
- Adafruit Perma-Proto 1/4 tamaño tablero https://www.adafruit.com/products/1608
- Cable de conexión de calibre 22 https://www.sparkfun.com/products/11367
- 13 - 2N3904 NPN Transistor http://www.dipmicro.com/store/2N3904
- 13 - 2N3906 Transistor PNP http://www.dipmicro.com/store/2N3906
- 1 - resistencia de 1% de 100 Ohm 1/4 Watt http://www.dipmicro.com/store/R2F10-4 ***
- 1 - 220 ohmios 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R2F22-4
- 1 - 820 Ohm 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R2F82-4
- 1 1 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R3F10-4
- 1-3,9 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R3F39-4
- 7-4,7 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R3F47-4
- 1 6,8 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R3F68-4
- 1-10 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R4F10-4
- 1 15 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R4F15-4
- 2-100 K 1/4 Watt 1% resistencia http://www.dipmicro.com/store/R5F10-4
- 2 - conectores de barril CC http://www.adafruit.com/products/373
- IC de 8 pines zócalo https://www.adafruit.com/products/2202
- 555 viruta de temporizador IC http://www.dipmicro.com/store/NE555P
- 3 - tiras de headers hembra https://www.sparkfun.com/products/115
- Clip de batería de 9V http://www.adafruit.com/product/80
- Batería de 9 voltios
Estos elementos son necesarios para el montaje:
- 2 - breadboards http://www.adafruit.com/products/239**
- Headers largos hombre http://www.adafruit.com/products/400
Además necesitaba un multímetro digital debido a las resistencias de cuerpo azul con cinco bandas son muy difíciles de leer con mis ojos viejos.
Estos elementos son necesarios para los tres pasos de prueba:
- Protoboard (mencionada arriba)
- 3 - 470 Ohm resistencias http://www.dipmicro.com/store/R2F47-4
- Resistor de 10 K 1/4 Watt http://www.dipmicro.com/store/R4F10-4
- Potenciómetro de 10 K https://www.adafruit.com/products/356
- LED rojo https://www.sparkfun.com/products/9590
- LED verde https://www.sparkfun.com/products/9650
- LED amarillo https://www.sparkfun.com/products/9594
- Cable de conexión de calibre 22 (mencionadas arriba)
La base de madera era un pedazo de desecho de uno de los proyectos de mi esposa. Los tornillos de madera, separadores y la batería de nueve voltios fueron comprados en la tienda Ace hardware.
** Un protoboard tiene que ser del mismo tamaño, un pequeño trabajo para la segunda. La cabecera largo masculino y breadboards se utiliza para la fabricación de instalaciones temporales para mantener los encabezados de mujer mientras se les de la soldadura.
Este kit de resistencia plus 5 4,7 K y resistencias es todas las resistencias que necesitas para completar este proyecto y muchos extras.
