Paso 2: Los encabezados de mujer en la primera junta de soldadura
La parte más difícil de la construcción es soldar los encabezados femeninos de los cables que conectan las diferentes tarjetas. La primera junta para construir es el Reset y descarga.
Para este tablero fila número uno es en la parte inferior, para el resto de los tableros será en la parte superior.
Cortar dos piezas con dos conectores y dos piezas con ocho conectores fuera de las cabeceras de la mujer.
Usted perderá un conector con cada corte.
Los extremos de la arena suave.
Necesita dos breadboards colocar los encabezados porque la separación de los carriles de la energía es diferente entre un protoboard regular y de las juntas de Perma Proto.

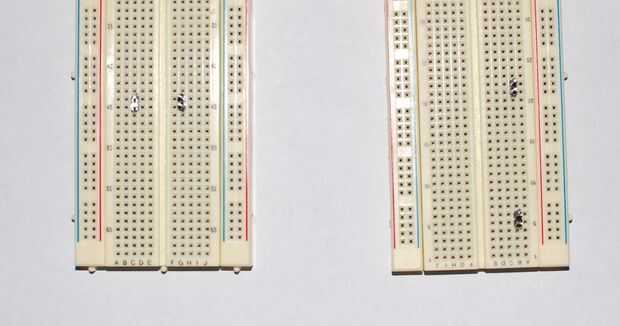

Dos cabezales macho lugar con dos pernos espacian igual que los carriles de la energía en el tablero de Permo Proto en el protoboard primero como en la primera foto.
Colocar dos cabezales macho con dos pernos en otro protoboard espaciado para sujetar los headers hembra ocho pin, otra vez se refieren a la primera foto.

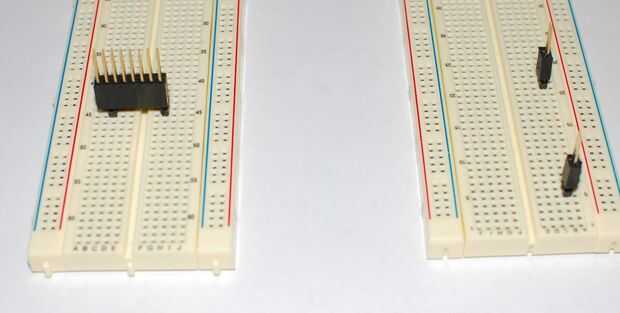

Coloque el perno de encabezados mujer dos, dos y dos ocho pin headers hembra en los encabezados de masculinos, como en la segunda foto.

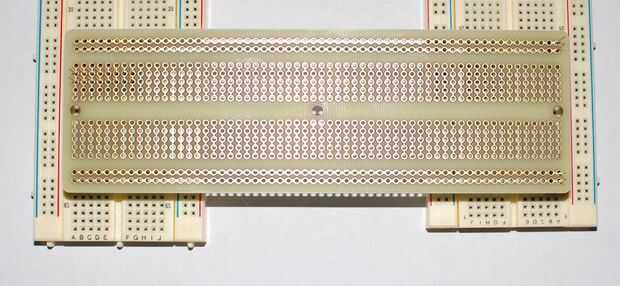

La tercera foto muestra la Junta Perma Proto colocada boca abajo en el dos breadboards. Los encabezados de los carriles de alimentación son a la derecha en la fila de sesenta.
Las cabeceras de ocho pin están en los orificios B 1-8 y C1-8.
La soldadura de las cabeceras de ocho pines y la cabecera de dos pines en el lado opuesto del tablero de la cabecera de ocho pines. Los otros dos pines es allí equilibrio, no soldar.
.

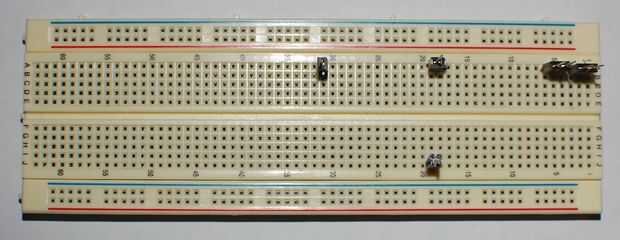

La cuarto foto muestra el posicionamiento para el resto de las cabeceras.
Colocar un encabezado largo macho 2 pines en la placa de orificios de A2-3, A5-6, A18-A19 y A31-B31.
Coloque un encabezado hembra 2 pin en la parte superior los encabezados masculinos en 3 A2 y A5-6.
Coloque un encabezado hembra 1 pin en la parte superior los encabezados masculinos en A19 y A31.
El encabezado de fila J existe sólo para el equilibrio.
Coloque cuidadosamente el tablero boca abajo en las cabeceras y asegúrese que estén en los agujeros correctos.
Cuando la Junta se da la vuelta las cabeceras en la protoboard en fila J estará en la columna A en la pieza acabada.
El resto de las cabeceras de la soldadura como se muestra en el diagrama.
Siga este mismo procedimiento cuando los encabezados en el resto de las juntas de soldadura. Los diagramas de cada uno de los tableros le mostrará la ubicación adecuada de las cabeceras.
