Paso 3: Tablero descarga/Reset
Encontré que funcionaba mejor para soldar los encabezados, entonces los cables, luego las resistencias y finalmente los transistores en cada una de las cinco juntas.

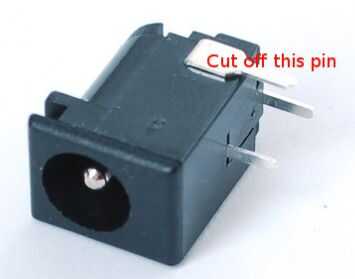

Cortar el pin de lado en la toma de barril y soldar el plomo detrás (+) orificio A53 y suelda el otro cable en el carril de tierra.

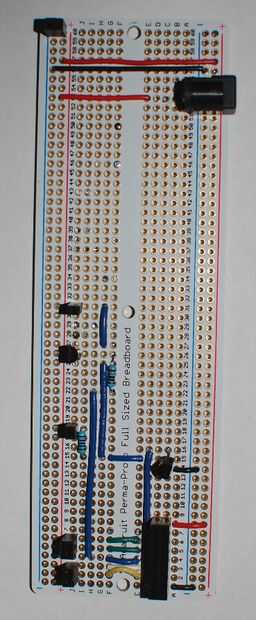

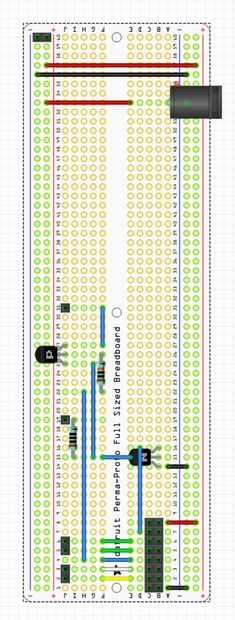

Soldar los cables y los componentes como se ilustra en la foto y el diagrama.
El cable amarillo entre los agujeros E2 y F2 debe ser un poco largo para dejar espacio para el tornillo de montaje.
La resistencia entre I15 y I19 es 100 Ohm.
La resistencia entre el F22 y F26 es un 100K.
Los transistores de PNP (2N3906) están marcados con una "P" en el diagrama. Se montan siempre con la parte plana hacia la izquierda.
Los transistores de NPN (2N3904) están marcados con una "N" en el diagrama. Se montan siempre con la parte plana hacia la derecha.

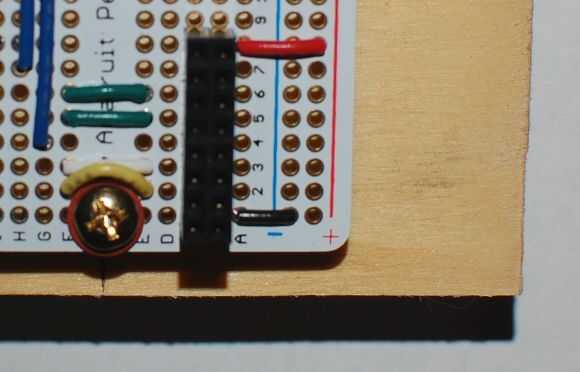

Monte la placa de descarga/Reset en el lado derecho de la base con los conectores de 8 pines y el conector de barril a la derecha. Pasa por uno de los espaciadores de nylon de 1/4 de pulgada debajo de cada tornillo. Coloque la arandela de fibra debajo de la cabeza del tornillo por las cabeceras de ocho pines. Este es el único lugar donde usted necesita preocuparse sobre la cabeza del tornillo causando un cortocircuito. La última foto muestra el detalle del tornillo y la arandela de fibra.
