Paso 4: Tarjeta de salida
En esta placa y el resto, fila número uno será en la parte superior de la Junta.

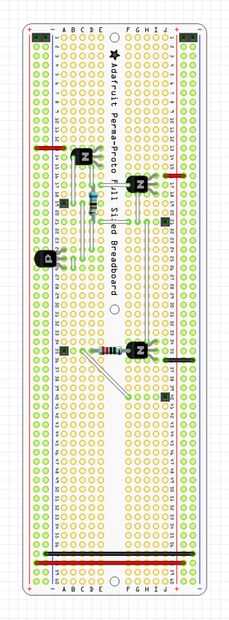

Construir el circuito según los esquemas.
Siga el mismo procedimiento como en la primera tabla:
- Cabeceras
- Cables de
- Resistencias
- Transistores de
La resistencia entre D17 y D21 es una resistencia de 3,9 K. Ambos cables de la resistencia se sueldan en los mismos orificios como los cables conectados a él.
La resistencia entre D35 y F35 es una resistencia de 220 ohmios.

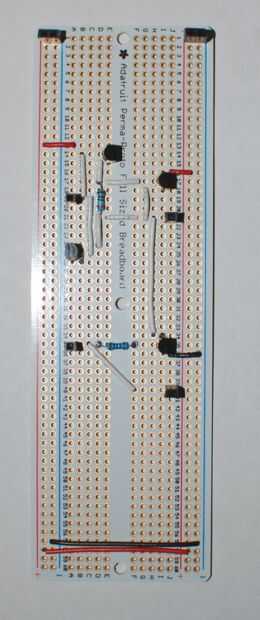

Monte el tablero de salida junto al tablero de reset/descarga con fila uno en la parte superior.
Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.
Conecte un cable blanco de J21 en el tablero de salida a J3 en la placa de reset y descarga.
Conecte un cable blanco desde J40 en el tablero de salida para el 18 en la placa de reset y descarga.
