Paso 5: Primera prueba
Antes de ir alguno más ahora sería un buen momento para probar el trabajo hasta ahora.
Los headers hembra 8 B1 y C1-8 son los ocho pernos de la 555, tienes dos conexiones a cada pin. Cuando digo pin me refiero a estas cabeceras.
El LED rojo se ilumina cuando el pin de salida (3) es baja.
El LED verde se ilumina cuando el pin de salida es alta.
Debe encenderse el amarillo que LED está conectado al pin de descarga (7), cuando el pin de salida va bajo él. Cuando el pin de salida es bajo los cortos de pin de descarga directamente a tierra. Cuando está conectado a voltaje positivo debe ir a través de cierta resistencia o demasiada corriente destruye el transistor en B14-16 en el tablero de reset y descarga.

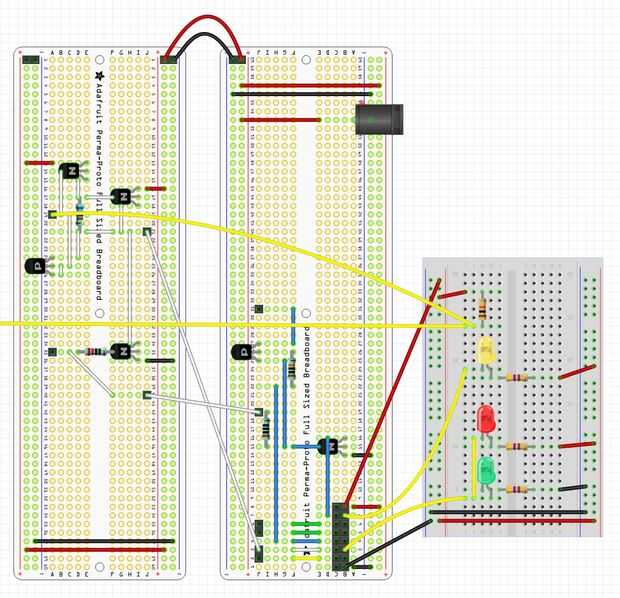

Construir el circuito como se muestra en el diagrama.
Conecte el alambre de la resistencia de 10K a A19 en el tablero de salida y conectar la batería.
El LED verde debe encenderse.
Cuando tocas brevemente el otro cable de la resistencia de 10K al conector en A35 debería apagarse el LED verde y el rojo y amarillo LED deberá encenderse.
Guardar este protoboard, lo necesitará para otra prueba más adelante.
