Temporizador de protoboard 555 (6 / 10 paso)

Paso 6: flip-flop

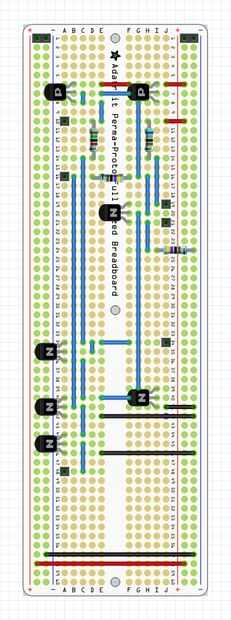

Construir el circuito según los esquemas y los procedimientos explicados en los pasos anteriores...

La resistencia de D10 a D14 es una 15K.

La resistencia de H10 a H14 es un k de 6,8.

Las resistencias en D16 a F16 y I24 a tierra son ambos k 4,7.

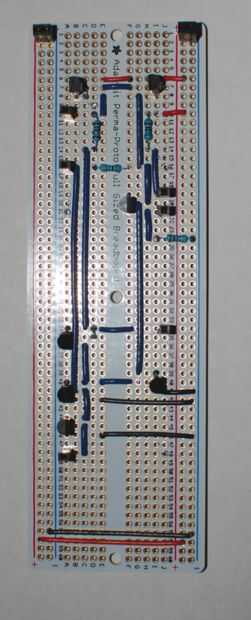

Monte la Junta del flip-flop junto al tablero de salida.

Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.

Corte un cable azul y conecte J34 en el tablero del flip-flop y J31 en la placa de descarga/reset.

Corte un cable azul y J19 en la Junta del flip-flop a A19 en el tablero de salida.

Corte un cable azul y J21 en la Junta del flip-flop a A35 en el tablero de salida.
