Temporizador de protoboard 555 (7 / 10 paso)

Paso 7: Análisis de dos

Y ahora es el momento para otra prueba.

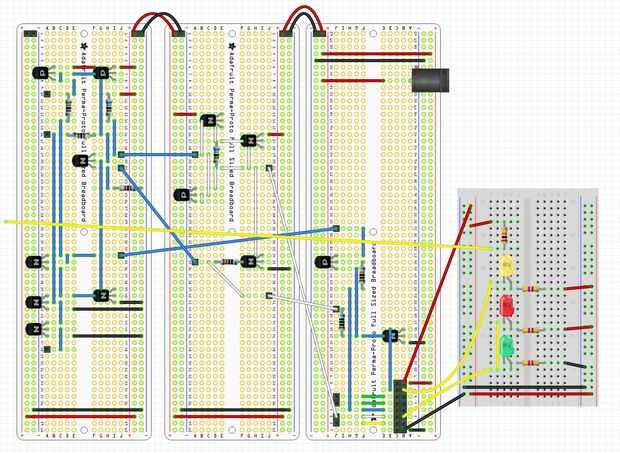

Utilice el mismo protoboard que utilizó en la primera prueba.

Desconecte uno de los cables de la resistencia de 10 K.

Toque el cable de la resistencia de 10 K con el conector en la placa del flip-flop A48 y quitarlo rápidamente.

El LED verde debe encender y permanecer encendido.

Toque el cable de la resistencia de 10 K con el conector en A16 en el tablero de flip-flop y quitarlo rápidamente.

Los LEDs rojo y amarillo deben encender y permanecer encendidos.
