Paso 8: Comparador de disparo

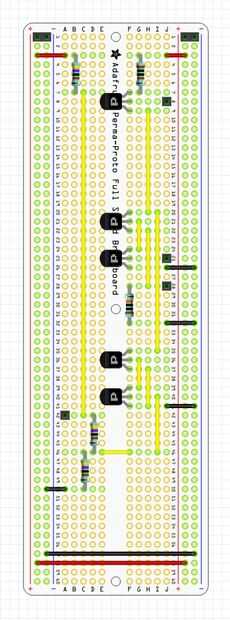

Construir el circuito según los esquemas y los procedimientos explicados en los pasos anteriores...
Las tres resistencias en una fila en el lado izquierdo del tablero son todos 4,7 K.
La resistencia de G3 para el G7 es un k de 1.
La resistencia de F28 y F32 es una k 100.

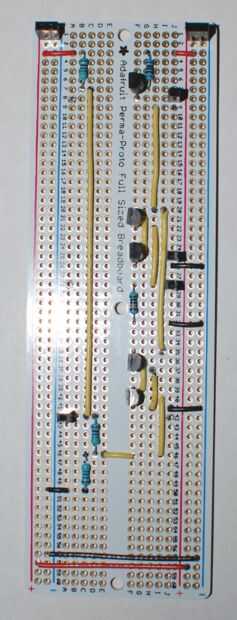

Monte la Junta del comparador de disparo junto al tablero de flip-flop.
Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.
Corte un cable amarillo y conecte J25 en el tablero de comparador de disparo a J2 en la placa de descarga/reset.
Corte un cable amarillo y conectar a J8 en el tablero de comparador de disparo y A10 en el tablero de flip-flop.
Corte un cable amarillo y conecte J28 en el tablero de comparador de disparo y A48 en el tablero de flip-flop.
