¿Que siempre quisiste para asegurarse de que un dispositivo eléctrico que se utiliza automáticamente se apaga después de una cantidad de tiempo? Esto puede mejorar considerablemente la seguridad de un soldador, una pistola de pegamento, o cualquier otra cosa que es peligroso deje desatendido, o incluso conectarse a un sistema automático de riego de planta que se activa diariamente o dos veces al día por un simple contador de tiempo mecánico, hace su cosa durante un minuto o dos, y luego apaga la bomba hasta que se alimenta en el día siguiente. Antes de comenzar, tenemos que ser conscientes que el tiempo máximo de encendido para un circuito como este está a sólo 10 minutos por razones que explicaré dentro de.
Usted puede comprar un dispositivo como esto previamente hecho, pero si quieres poder alta corriente y dispositivos de alto voltaje, vas a tener que DIY.
Descargo de responsabilidad: Trabajar con electrónica de alto voltaje puede ser peligroso!

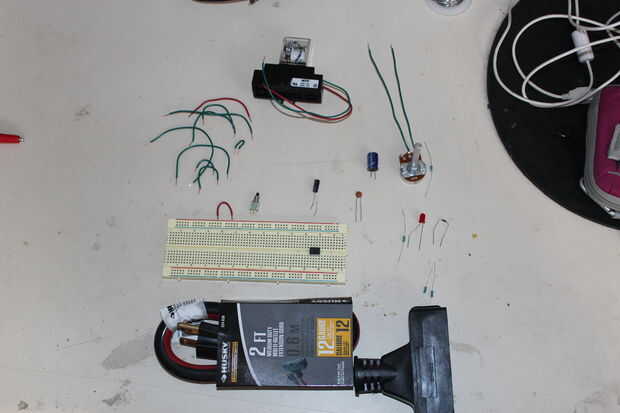

Aquí está lo que se necesita empezar:
* un multímetro
* un protoboard
* un temporizador 555. Estoy usando un TI P 555 debido a su capacidad de 200mA de fuente de corriente necesaria para manejar directamente el relé. Si usted tiene sólo una baja potencia 555, usted puede construir un circuito de transistor hasta la corriente de su 555 para conducir su repetidor, pero que no cubiertos aquí.
* Un relé que sabe que la calificación de
para la aplicaciones de alta corriente de alto voltaje, una calidad Relais zócalo con bornes de tornillo
* Algunos condensadores, resistencias y una resistencia variable (a menudo llamado un potenciómetro). En este ejemplo, se utiliza un potenciómetro de 1Mohm, un condensador electrolítico de 470 o 1000 uF, 2 resistencias de 10Kohm, 1 50Kohm resistor, condensador de 1 0.1uF (electrolítico) y 1 .01uF condensador (cerámica)
* un pulsador normalmente abierto interruptor para poder restablecer el temporizador sin desconectar y volver a conectar la fuente de alimentación
* un diodo
* un LED estándar (rojo)
* Hook-up cables para el lado de baja tensión
* Un cable de extensión con conexión a tierra resistente que no le importa cortar para arriba
* Una fuente de alimentación con el voltaje correcto para la bobina del relé (el lado del solenoide) y el 555. Estoy usando una verruga 6V"pared"
* perf board, soldador y estaño para soldar todo junto
