Temporizador de relé ajustable de apagado automático para aplicaciones de alta potencia (4 / 6 paso)

Paso 4: Conectar el circuito de temporizador para el relé

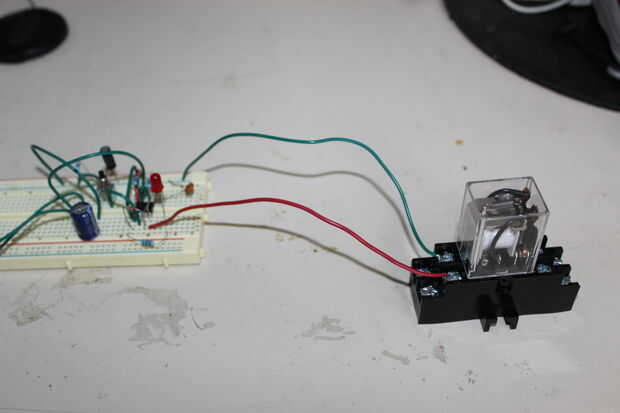

Una vez tengas el circuito 555 cableado y probado con un LED, listo conectar el relé.  Desconecte la alimentación de su circuito y conectar la clavija de salida del 555 a uno de los cables de la bobina en el relé, luego conecte el otro cable de la bobina del relais a tierra.  Antes de alimentar el circuito, instale un diodo de protección en paralelo al Relais con el lado negativo conectado al pin de salida del 555 y el otro conectado al pin de tierra.  Esto protegerá su 555 de la tensión de descarga del relais.  Puede dejar el LED conectado en paralelo con el relé de retroalimentación visual que el circuito todavía está funcionando correctamente.

Vuelva a conectar la alimentación y debe energizar el relé, cerrando el circuito de alta potencia.  Verificar con un polímetro usando la configuración de resistencia que los pernos en el relé no están dando ninguna resistencia cuando está cerrado, entonces que no hay conexión cuando ha vencido el temporizador y el circuito se apaga.
