Temporizador de vigilancia de la Motherboard, Tarjeta madre DIY (1 / 2 paso)

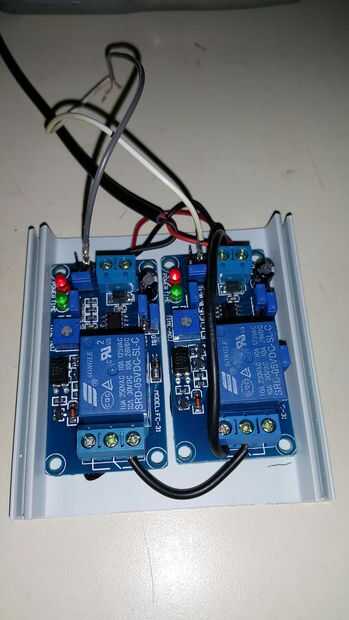

Paso 1: Conecte los relés.

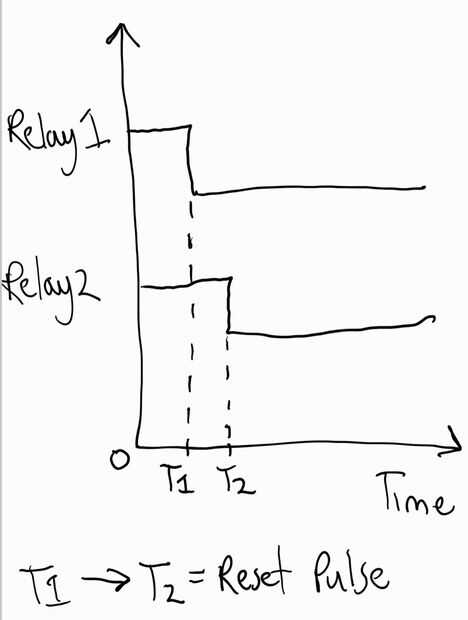

Dos relais fueron necesarios para crear una duración corta
Pulse para restablecer la placa base. Ambos relés tenían sus alimentación y disparo las entradas en paralelo.

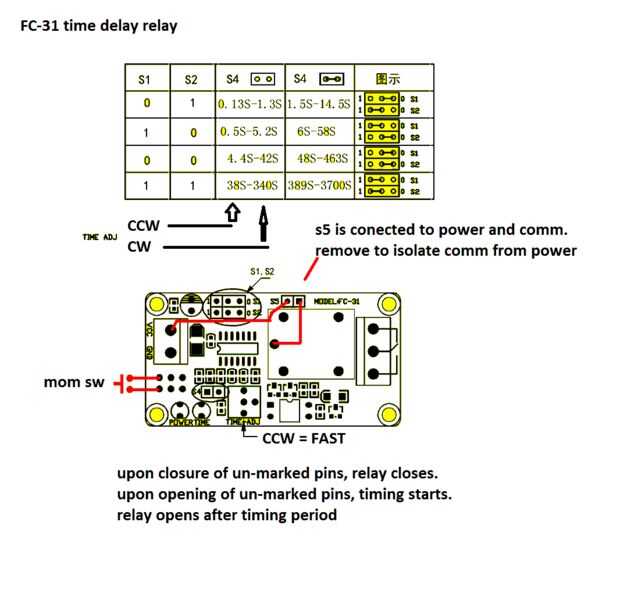

Cada relé tiene un potenciómetro para ajustar el tiempo del relé voluntad denergize. Relé 2 tiene una caducidad de tiempo un poco más de 2 segundos.

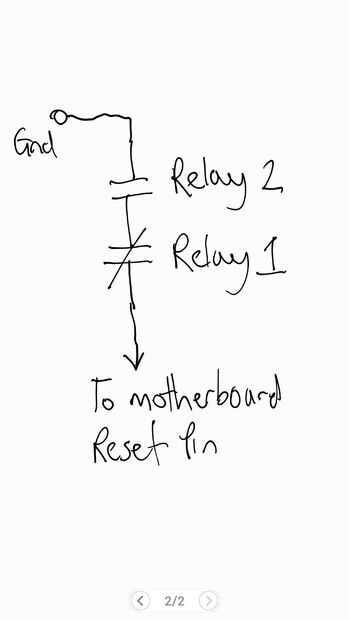

La tercera foto le da el cableado de los contactos del relé. El pin de reset en una placa base es activo bajo (0v da un reinicio duro). Alambré la salida al pin de reset.
