Paso 1: Los componentes y pcb
Condensador (preferible de cerámica) = 10nf
Condensador electrolítico 220uf = 16v
Diodo 1N4001
Temporizador 555
Zócalo del IC (8 pines)
Relé DPDT (debe ser decente calidad) = 12V
MOSFET de canal N (varía según el trabajo)
Resistencia = 33k
Resistencia = 10k
Resistencia = 100k
Resistencia = 1k
Resistencia = 51R
Potenciómetro (montaje del PWB) = 1M
PCB de curso o protoboard si desea probar primero
Ten en cuenta si desea tener la salida enganchada hasta un motor usted puede necesitar diferentes fets a la lista y también puede necesitar otro diodo para protegerlo, ventiladores de ordenador de DC no tienen problemas de spike. no dude en preguntarme que cualquier pregunta y mala lo mejor para responder por ti.

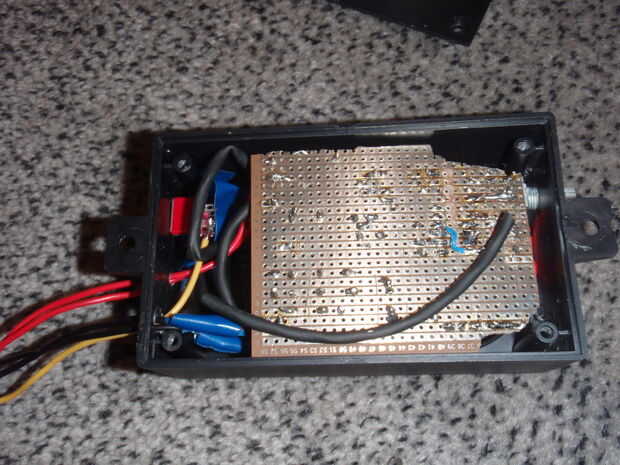

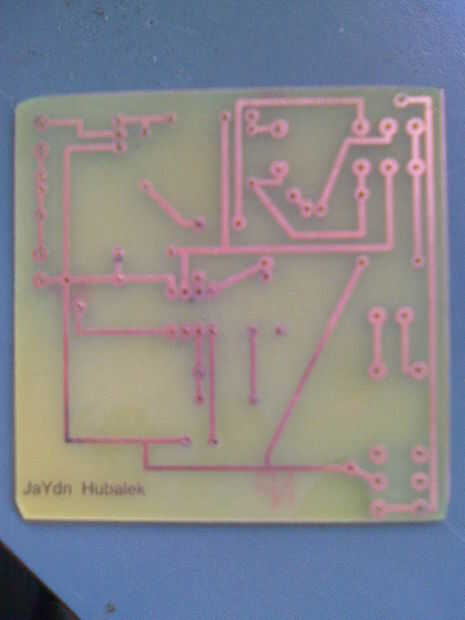

Su hasta usted de qué método elegir para obtener tu circuito, he usado un proceso de photoexposure y una veroboard, ambos trabajan bien, la veroboard era más compacta pero fue desordenado y sucio.
