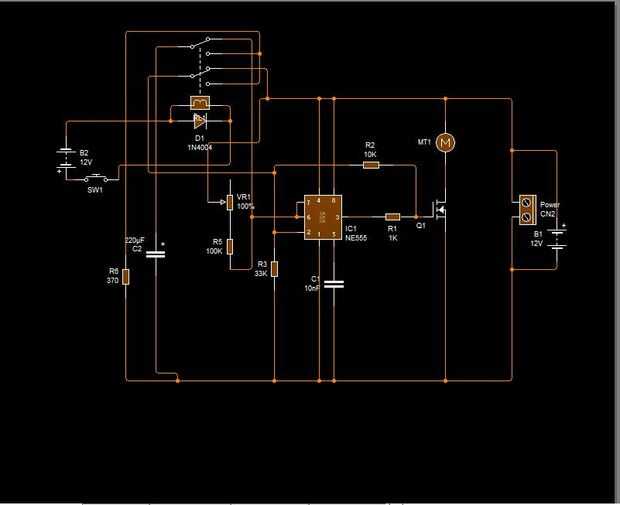

Paso 2: circuito
He diseñado y creado este circuito yo es setup para apagar un ventilador después de 6 minutos cuando el equipo se apaga pero esto puede modificarse si moddify el NC y los pernos NO en el relé. Se debe ejecutar de alrededor de 1:20 seg - 6 minutos más tarde entendí waere 2 fauls, 1 por el relé, he descubierto que el relé es muy tempremntal, cuando los relés de potencia esté apagado al lado del condensador del relevador (común) deben golpear la NC (normalmente cerrado) antes de que se cierra el otro lado de lo contrario no comienza a tiempo y simplemente se apaga , solucionó este problema en la mía por quitar la tapa del relé y doblar el pin NC por lo que era más cerca de lo común. El otro problema era que si el disparo fue cambiado detrás en donde la cuenta regresiva del tiempo solo pausar y reanudar tan pronto como fue activado significado dependiendo de cuánto había estado funcionando sería varie el tiempo restante.
Nota: el motor puede ser sustituido por un relé (con un diodo) así que esto puede controlar cualquier cosa que desee, como un retraso para tus faros de un coche o un fans de baño para eliminar el vapor después de salir, otra vez es un circuito muy vercitile y puede ser utilizado para una variedad de cosas.

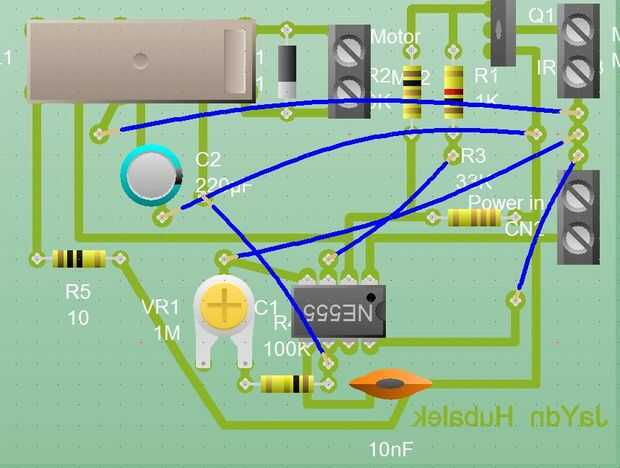

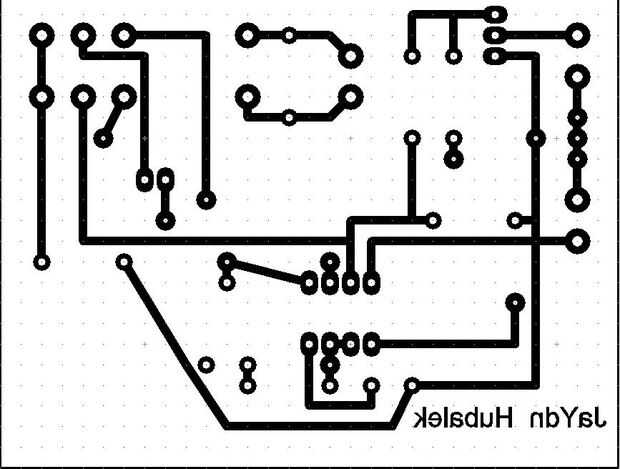

"El arte de PCB a continuación se refleja por la exposición directa a un PCB"
