Paso 3: Montaje del hardware
Mi Asamblea fue muy Jerry amañadas, pero sobre todo ha funcionado y tengo algunos consejos. Consejo 1: Ten cuidado con los pines de relay ya que tienden a completamente romper muy fácilmente. Consejo 2: comprar algún tipo de placa de montaje para el controlador de puerta - mano para soldar los cables a estos pines increíblemente pequeños es una pesadilla (utilicé 872-204-0006-01 para un conductor más pequeño de la puerta. Convierte SIOC DIP que es mucho más manejable y que incluso podría encajar los pasadores de baratija directamente). Consejo 3: Comprar un bloque de terminales para el agua grande los alambres del calentador (como el 651-1714955).

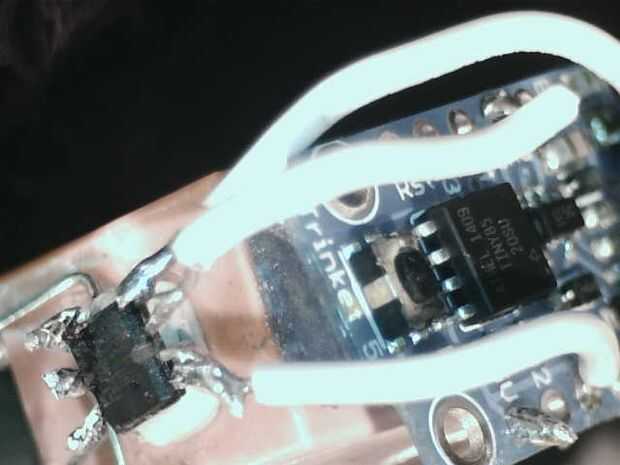

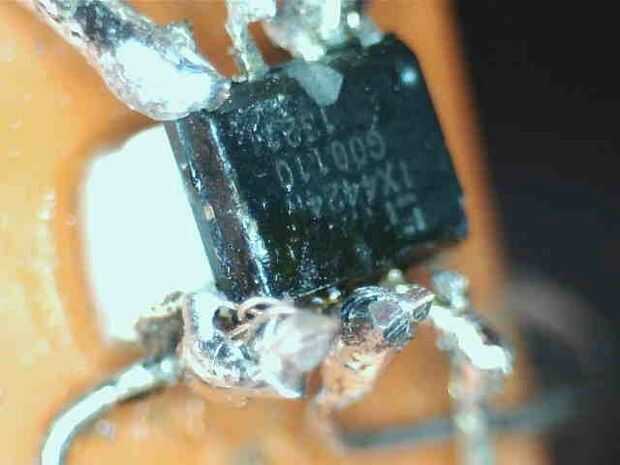

Así que pegué el controlador de la puerta a una montura de goma en el lado del relé. Desde allí soldadas pin de baratija a los pernos de puerta controladores y los controladores de puerta pernos a la bobina del relé de salida. Ver abajo
Baratija---controlador de puerta---relé
USB---> res de 47 ohm a Vcc (6)
Tierra---> gnd (3)
ENTRADA-salida #0---> en B (4)
ENTRADA-salida #1---> en A (2).
----------------------------out A -----------------------> coil pin #A
----------------------------out B ----------------------> coil pin #B
Los pernos de puerta conductor cuentan de la hierba, en sentido antihorario:
1 no conectado---8 no conectado
2 en el A---7 hacia fuera A
3 Gnd---6 Vcc
4 en B---5 b
pasadores de transmisión
1 perno de bobina #B---2 bobina pin #A
---espacio---
3 la posición del interruptor a---conexión interna 4 3
5 interruptor común base---6 conectado a 5
interruptor 7 pos. b---8 conectado a 7
En retrospectiva creo que ya habría reservado el pin Abalorio 1 para encender el led cuando el calentador está encendido o apagado, ya que actualmente no tengo un indicador rojo.
Básicamente, usted quiere el interruptor para cortar la energía en la línea positiva que va al calentador de agua. El cable de alimentación de la casa fue conectado al cable de alimentación al calentador de agua utilizando una tuerca para alambre, así que me pegué este interruptor de relé en el medio. Tan corriente es conectado al pin 3 o 4 (o 7/8 dependiendo de la salida que arduino conecta el que patillas del relé, pero que se puede cambiar en el código). Entonces el hilo caliente del calentador de agua está conectado al pin 5 o 6. Porque el cable es tan espeso, os adjunto los cables en los lados opuestos en lugar de al lado del otro porque hay más espacio. Es decir, energía de la casa al pin 4 y calentador de agua caliente cable al pin 5. Para mí hacia fuera A se conecta a la patilla derecha superior del relé visto desde la parte inferior. Cuando se enciende la baratija entrada-salida #1, esto crea una conexión entre el perno de relé 5 y 7 (así como 5 y 8, o 6 y 8). En el código es "relayPinoff".
