Temporizador digital de carga inductiva

NOTA: Esta es una configuración interior solamente. La manguera de agua / tubo puede ir en cualquier lugar.

Un temporizador digital barato y un solenoide de la máquina de lavar pueden controlar un sistema automático de riego.

Contadores de tiempo digitales baratos podrían tener muchos usos si podría cambiar una carga inductiva.

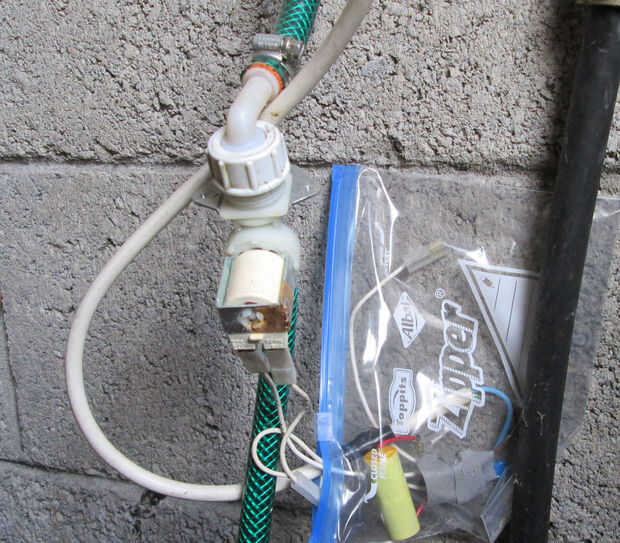

Lamentablemente si tratas de usar uno en una carga inductiva (motor eléctrico o una bobina del solenoide) dañará el temporizador. He intentado utilizar filtros rC y varistores para suprimir el pulso inducido cuando el temporizador se apaga sin éxito (todavía conectado pero ineficaces componentes se encuentran en la bolsa de plástico).

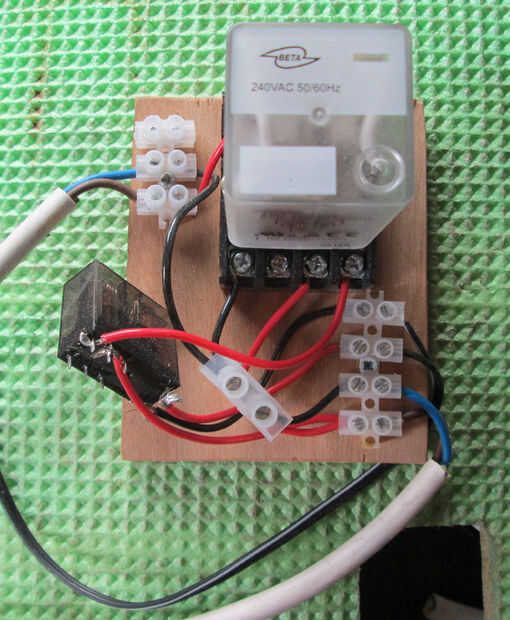

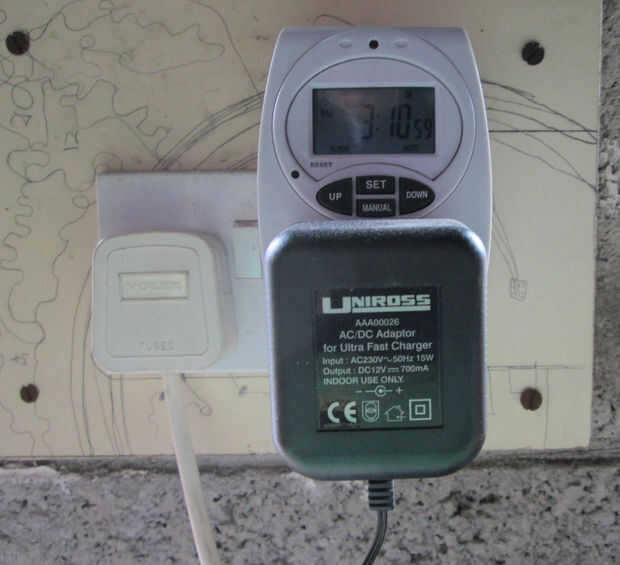

La solución a este problema está disponible en casi ningún costo en todos los hogares. Puede utilizar una fuente alimentación conmutada para bloquear el impulso ofensivo. Todos los cargadores de teléfonos y corriente que he visto en los últimos 5 años son interruptor de modo de alimentación. Un más viejo tipo fuente de alimentación linear no funcionará. En la foto el DC fuente de alimentación está enchufada en el temporizador. El cable negro de la fuente de alimentación de 12V DC es conectado a un relé de 12V pequeño que conecta el relé Octal estándar más grande.

Regar las plantas necesita muy poco tiempo de que uso 2 min/día y contadores de tiempo digitales pueden ir un mínimo de un 1 minuto. Puede comprar agua kits de goteo en las ferreterías o los agujeros en una longitud de manguera dependiendo de sus necesidades.

Piezas para el riego automático...

Contador de tiempo digital
Una válvula de solenoide de agua de lavadora.
Una fuente alimentación conmutada redundante y pequeño relé adecuado.
Un relé más grande opcional.
