Temporizador digital para cualquier aparato eléctrico (5 / 7 paso)

Paso 5: Conecte el material eléctrico

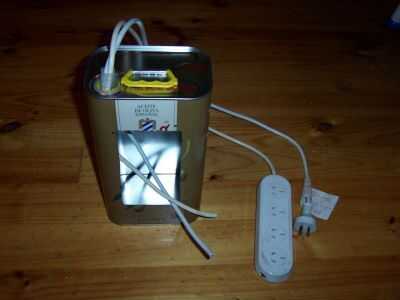

He mantenido y utilizado el cable de alimentación original de microondas junto con un viejo tablero de energía tenía por ahí. Cortar los extremos de ambos en ángulo recto y pasar el recinto desde el exterior.
Asegúrese de que no estén enchufados en cualquier cosa antes de hacer esto.

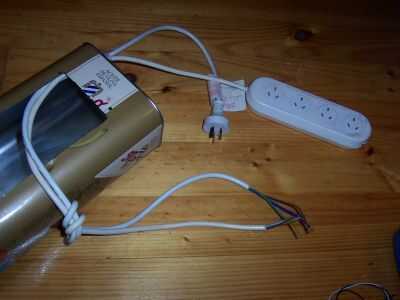

Los recubrimientos de los cables de la tira y atar los dos cables en un nudo para asegurar que los cables no puede extraer cuando todo haya terminado.

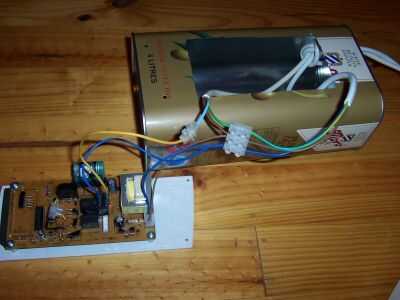

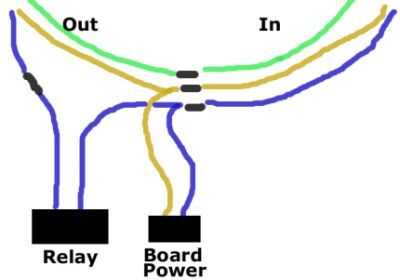

También rescatado 2 los cables del horno de microondas para las conexiones del relé en el tablero del contador de tiempo, por lo tanto, la razón los colores de los 2 cables no coinciden con mi diagrama.

Asegúrese de que coincidan con los cables de los cables de entrada y salidos.

Este es el punto donde necesita conseguir un electricista para echar un vistazo para asegurarse de que todo está bien. Hacer esto antes de enchufarlo a la red eléctrica.
