Temporizador para cargador baterías moto (3 / 9 paso)

Paso 3: Montar el circuito

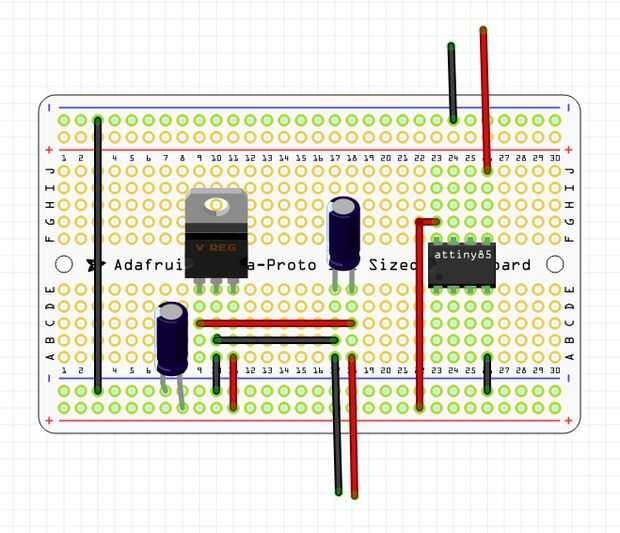

Arme el circuito como se muestra en el diagrama anterior.

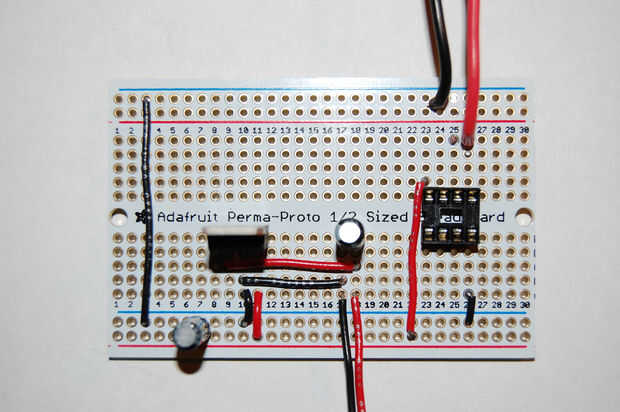

La muesca en el zócalo del chip apunta a la izquierda.

Los cables en la parte inferior de la foto irá a la fuente de alimentación. Deben ser aproximadamente una pulgada de largo.

Uso el 22 Conexión cable calibre para todos excepto los dos cables de salida.

Los cables principales son la salida. Se trata de cable trenzado de calibre 18. Deben ser por lo menos seis pulgadas de largo.
