Paso 7: Montaje Final
Deslice el tablero en las ranuras, asegúrese de que se deslice en el momento que no toque los terminales en el conector de barril. Utilizar cuatro de los tornillos que vienen con la caja para asegurar el panel de extremo.
El regulador de voltaje es un poco más alto que la parte superior de la Junta. Dejar doblar las patas del regulador de voltaje como empuje. Esto permitirá que el caso ayudar a disipar el calor. Disipación de calor no debería ser un problema, pero más nunca duele.
Tire de los cables de salida a través del ojal en el segundo panel de extremo y utilice los tornillos para cerrar el final.
La salida de los cables a la longitud deseada, corte la tira y los extremos de la lata.

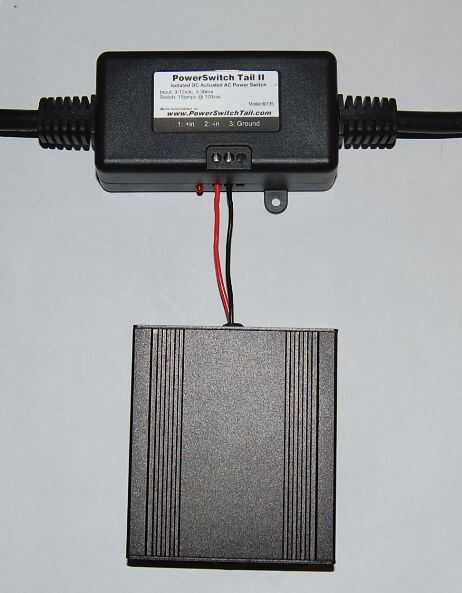

Conectar los cables a la cola de PowerSwitch para. El cable positivo (rojo) va en el agujero marcado 1: +, y el cable negro va en el agujero marcado 2:-en.
Utilice un pequeño destornillador para apretar los tornillos sosteniendo los cables.
