Paso 14: ¿Cómo mantener los postes en su lugar? Diseño de plantilla y geometría subyacente
Ya que sólo habíamos usado un aparato de cinta de conducto para llegar juntos a los polacos para el montaje inicial, parecía razonable diseñar una plantilla para la pieza de tamaño completo. Yo sabía que necesitábamos alguna técnica para manejar 15 struts todos al mismo tiempo, por lo que parecía muy razonable a la hora de diseñar una plantilla para mantenerlos todos en espacio mientras que conectamos los cables.

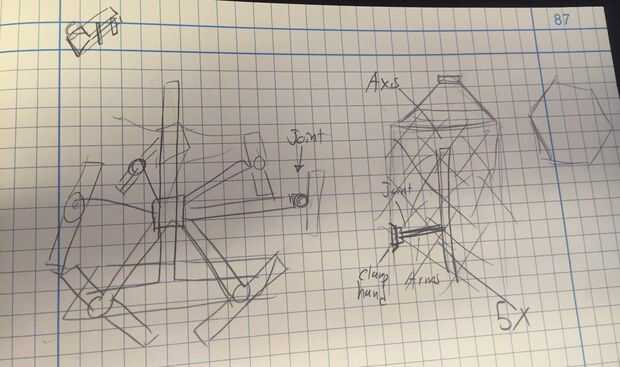

Esto presenta un desafío de diseño propio: la plantilla debe ser capaz de mantener los postes de 15lb, gire en 2 ejes, mantener su forma cuando usted quería que y colapsar hacia abajo para el embalaje. Y ser barato. Así que he dedicado a la semana para el diseño de la plantilla.

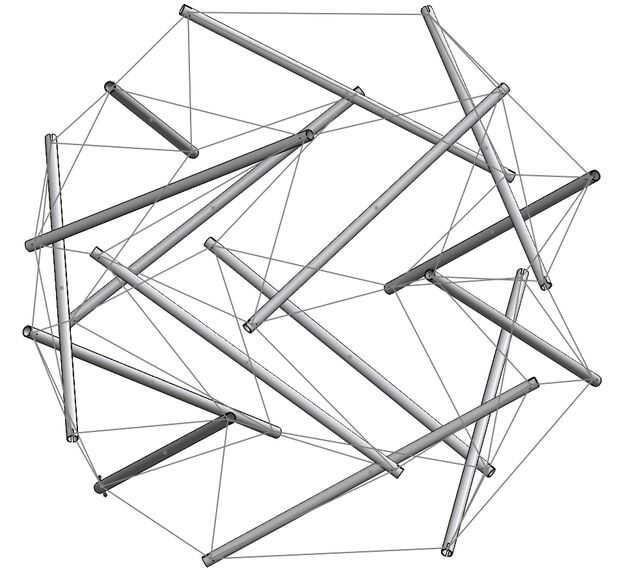

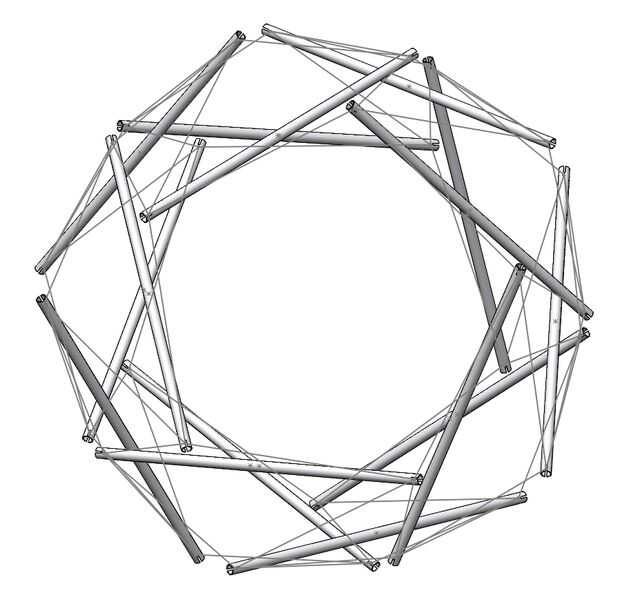

La plantilla fue diseñada utilizando la técnica de transformación de Tomohiro Tachi: el punto medio de cada borde y usando eso como el vértice de las transformaciones. Cada polo se rotan normal al eje por 15 grados, y las capas fueron alternándose en 30, 0,-30 grados. Esto proporciona el giro hacia la derecha/izquierda/derecha y la forma en una configuración semiesférica.

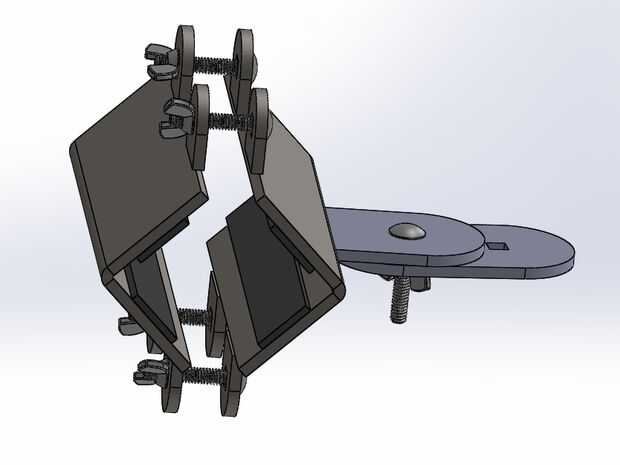

Cada uno de los tres cubos tenía cinco postes alineados en un patrón pentagonal. Tenían dedo pulgar gire los tornillos para mantener todo en su lugar, que hizo todo fácil de ajustar. Los cubos estaban anidando con tubo 40 horario a lo largo del eje y en su lugar con tacos.

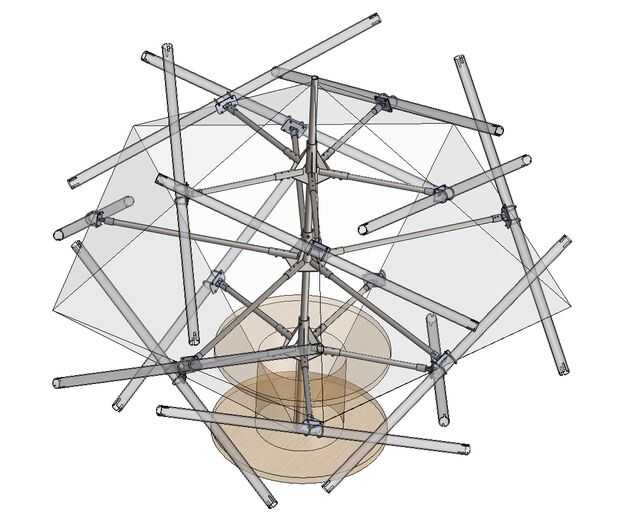

La forma de la pirámide transparente en el CAD es la geometría subyacente: estaba afinando manualmente la plantilla para que coincida con mi deseada geometría subyacente. Esto fue un proceso torpe porque inicialmente no diseño lo forma paramétrica, tomó un poco de edición de parte de ensamblaje interno para conseguir lo que quería.
