Paso 5: Diseño del casquillo final inicial y prototipos

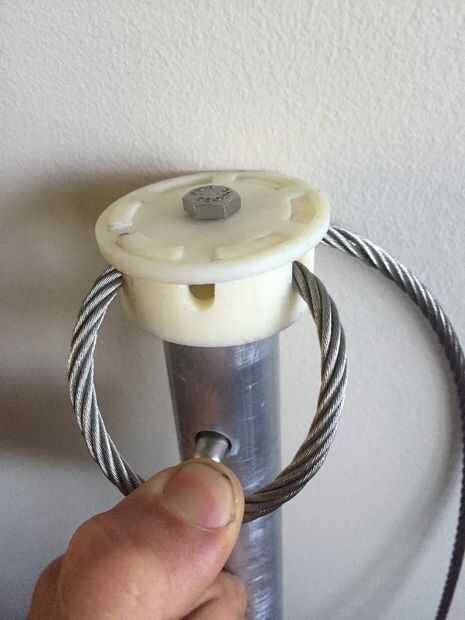

Quería venir para arriba con un sistema de tensegridad que más asequible y accesible, pero mi concepto de primera fue un tiro largo de eso. Esta técnica se inspiró en tapas intrincados de Ken Snelson, que gestiona las tensiones por separado para cada hebra. El concepto inicial que surgió implicó un casquillo colocado en el extremo de la cincha. Se ha diseñado con dos objetivos en mente:
1. dar cabida a una parada del cable internamente para longitudes individuales de cable
2. agarre sobre cables existentes para permitir que los módulos a la pila, por lo que podría ser construido hacia arriba

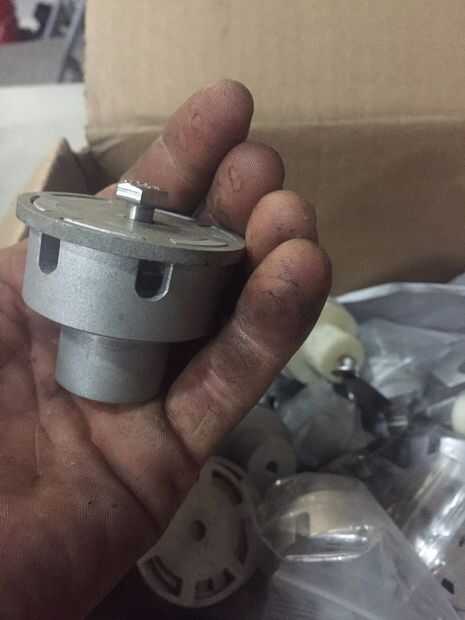

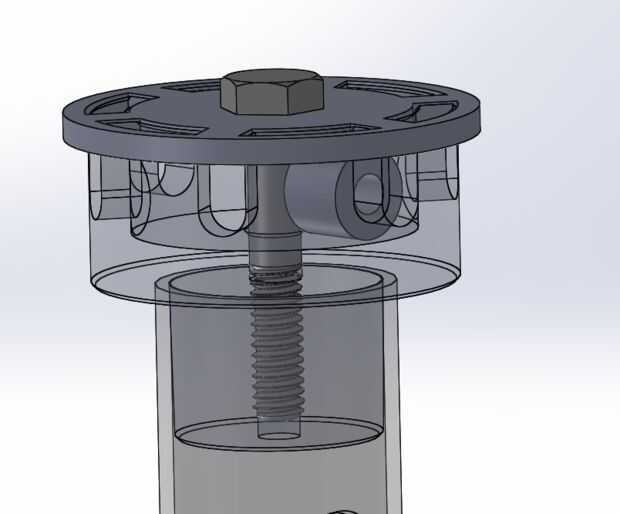

He diseñado una pieza de torneado CNC con ranuras para la cuerda y una tapa por chorro de agua que podría apretar hacia abajo con un perno de 1/4 ''-20. He citado las partes a través de MFG.com, que me permitió enviar mi diseño para licitación y permiten múltiples proveedores a presentar ofertas.

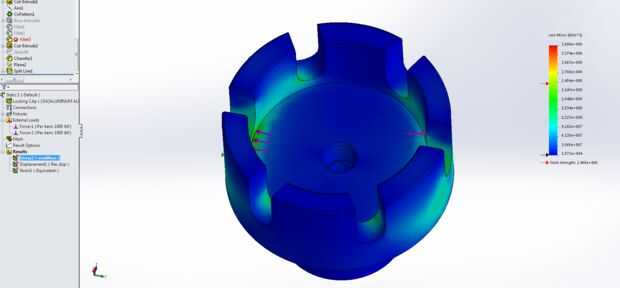

Al tiempo, no tuve ninguna manera eficaz para simular las fuerzas en todo el sistema, por lo que fue difícil comenzar el análisis de los componentes individuales. Terminé eligiendo 1000lbf para empezar, y funcionó una FEA rápida sólo para determinar que los polos que iba a utilizar no eran capaces de manejarlo.

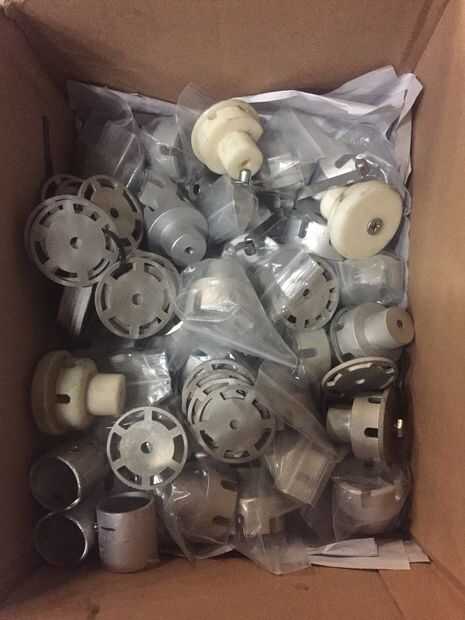

En el momento que llegaron las partes, el diseño ha evolucionado en una nueva técnica. Esta fue una experiencia de aprendizaje costoso, tuve 45 hecho. ¿Ya era hora de un cambio de dirección, pero es mitad de la diversión de este tipo de proyecto eh?
