Tensión por las abrazaderas de la mesa de trabajo

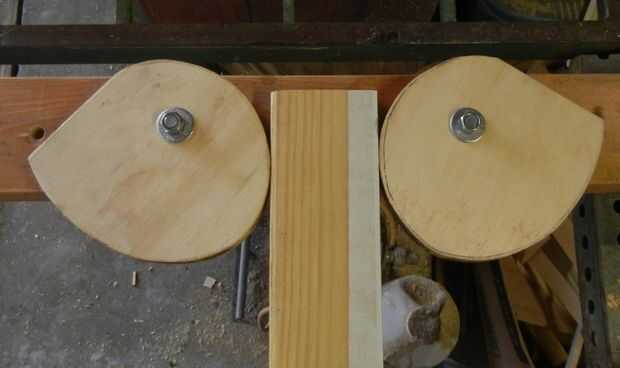

vi un artículo donde un carpintero muy innovadora algunas abrazaderas para su taller que funcionó como una grapa de la cam en un barco de vela. (http://www.garagewoodworks.com/video.php?video=v39). Son muy útiles para sujetar una pieza de trabajo en el Banco para lijar, limar, o que de otra forma. Un pedazo de madera se corta con una curva de radio decreciente en su superficie exterior. La teoría es que si pones dos de ellos en su banco de trabajo y poner una pieza de trabajo entre ellos, la fuerza de la madera contra las superficies curvas aumenta la presión en los lados de la pieza de trabajo sujeta en su lugar. La superficie exterior de la pinza tiene un pedazo de papel de lija para aumentar el poder. La abrazadera es movible, fácil de construir y el ajuste del uno mismo. Funciona muy bien en la parte modular de mi banco de trabajo.

Las abrazaderas son unidireccionales. Aprieta cuando empuje contra ellos y cuando tire la pieza de trabajo.  Por lo que son eficaces cuando están presionando contra las abrazaderas. Así que necesita orientar su proceso de trabajo a las abrazaderas.

No hay ninguna magia a estas formas. Idealmente sería una progresiva curva de radio. La mía es una curva de Bernoulli, que es una aproximación que he podido encontrar un agradable limpia JPG online. Puede ser adaptado a cualquier pieza de tamaño de madera, tenía un trozo de 12 x 12 siete capas poner abeto en la papelera de reciclaje. Utilice lo que tiene y ajusta el tamaño de la abrazadera de ajuste.

Nota del autor - un comentarista posterior sugirió utilizar cadena atada alrededor de un clavo (o pequeño disco) para proporcionar un verdadero aumento de la curva de radio. Esta es una mejor solución y que de ninguna manera infrinja cualquier patentes solicitadas y el mencionado video. Para ver cómo funciona proceso de tis, mire una grapa de la cam en un velero. Esta adaptación ha sido alrededor por décadas y nunca ha sido patentada, ya que es un claro ejemplo de un principio de física aplicada. Rechazar todo el conocimiento de la aplicación para llenar tanques de buceo con sus principios, Bernoulli o sus principios.
