Paso 4: eléctrico
Ahora es un buen momento para enchufar el soldador por lo que puede calentar para arriba mientras que estamos aplicando el epoxi.
.
Encontrar algún cartón de desecho y un palillo de dientes, mezclar el epoxi en allí. Aplicar una pequeña cantidad en cada LED y péguelos en el disipador de calor. Aplique presión mientras gira los granos LED izquierda y derecha ligeramente. Esto no asegurará agujeros de aire y máxima viscosidad. Espere al menos 15 minutos para ellos también la curación, o un ventilador al se enfrentan y acelerar el proceso.
.

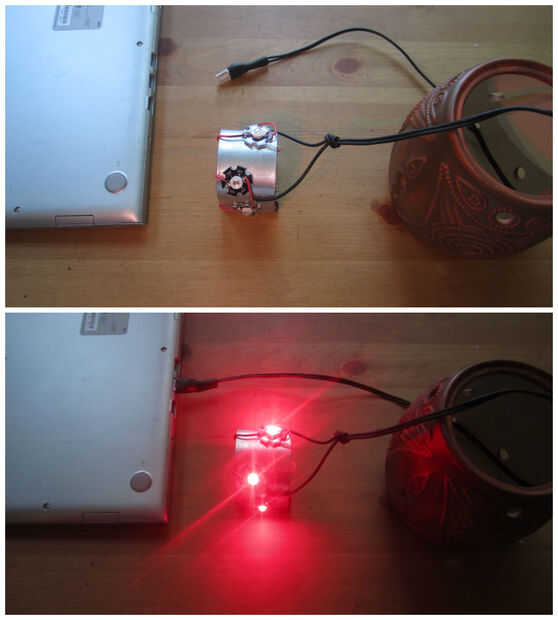

La 2 º foto de este paso en realidad es así mis esquemas de cableado. Tenemos el usb macho va a la laptop, conectada al DC el alambre flexible que luego se conecta los LEDs en paralelo (2 juegos de la serie, en paralelo, se explica), y luego el disipador de calor con LEDs ir dentro de la caja de la lámpara antigua.
.

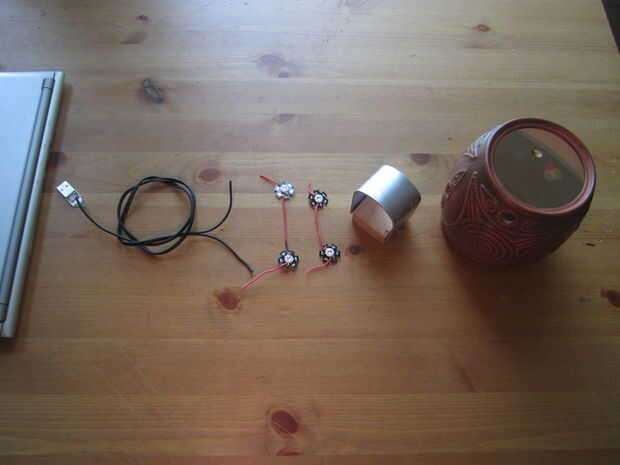

Primero colocar el LED para que cada uno de ellos se enfrentan a la misma dirección con sus + y -. Ahora vamos a hacer 2 grupos de conexiones en serie. Tomar las dos primeras y soldarlos en serie, repita esto otra vez con los dos restantes. Qué le queda ahora es 2 x 2W LED luces de cadena. Ahora queremos conectarlos juntos, pero esta vez lo haremos a través de la conexión en paralelo.
.
ADVERTENCIA; Si no tienes antes eléctrico experiencia primera lectura "Electrónica básica" y "LEDs para principiantes" - no se lastime, hacerme cualquier pregunta que tenga.
.

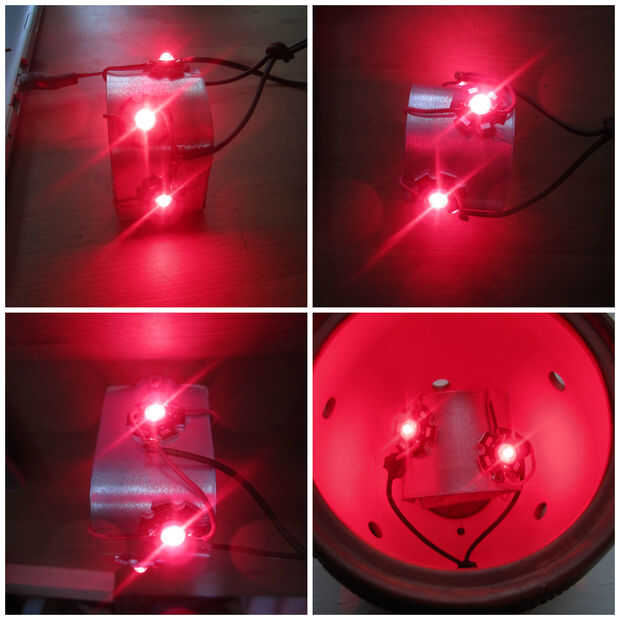

Ahora conectar sus dos juegos de luces en paralelo. De esta manera dividen el voltaje y suman el mA. Por suerte para nosotros el LED que va a utilizar son 2.5V cada. para que conectarlos en serie en primer lugar nos da 5V y luego dos en paralelo pide 5V que un estándar USB 2.0 ofrece 5V máximo. que es perfecto. Nuestros LEDs será ligeramente dimmer (200mA) pero que ha ok, imperceptible a los ojos.
.
Ahora tenemos que soldar el otro extremo del cable al puerto usb macho. Tengo un muy profundo instructable enfocando este paso solo, por favor refiérase a él. Servirá para otras aplicaciones, así que estoy seguro de que en el futuro. Es uno de mis mayores vieron el instructable. Hack de fuente de alimentación USB - hacer exactamente lo mismo que ves aquí y nosotros estamos hechos.! -Básicamente se conectará el cable que sale de los LEDs el + y el - de la toma de usb para alimentar su lámpara nueva. Cuando el USB de frente y viendo el 4 poco tiras de metal, el de la derecha siempre es el + y la izquierda es -. el centro dos son para datos no necesitan.
.
No te olvides de sellar todo con cinta aislante, pistola de pegamento caliente o mi nuevo sello conducto favorito..!
