Terminal de Arduino (2 / 16 paso)

Paso 2: Hacer la PCB - cabeceras

Lo primero que queremos hacer es hacer la PCB para ir en la parte posterior de la Arduino MEGA, así que usted puede tomar fácilmente todos los cables externos en un escudo - como formato.

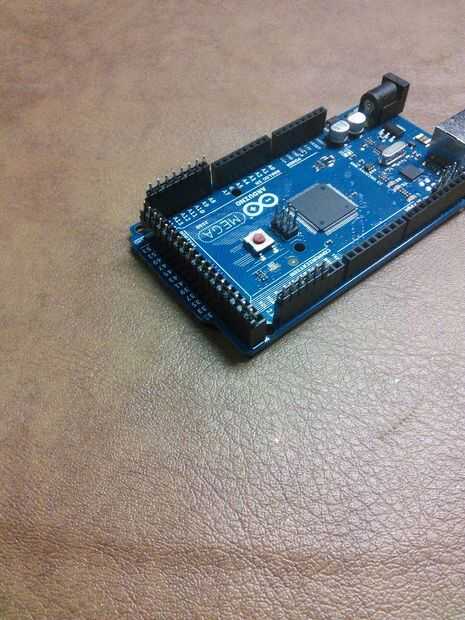

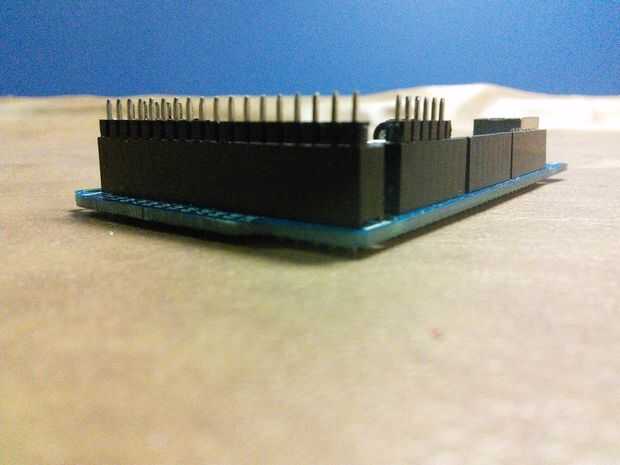

Primero se necesita cortar sus cabeceras masculinas. Tienes que cortarlas en sets de 6, 8 y 18, lo que puede hacer con unas tijeras o un cuchillo X-acto.

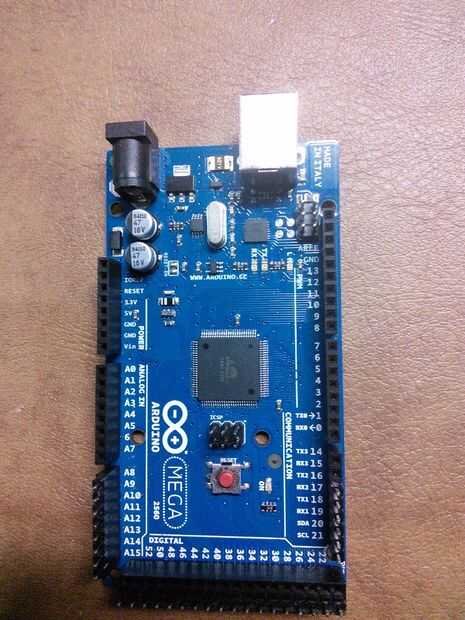

El conjunto de 6 va el Digital 16 - 21

El conjunto de 8 va en el análogo 8 - 15 pines.

El conjunto de 18 va en la fila de atrás de los dos - 22 Digital amplia - pasadores de 53.

Asegúrese de que todo encaja y es del tamaño adecuado y listo a cortar el PCB!
