Paso 6: PS/2 teclado - soldadura
Ahora es el momento para conseguir el teclado del trabajo busca más permanente.
En primer lugar, tomar nota de qué cables van donde. A continuación, sacar todos los cables y poner en su escudo de cola (ver por qué le tenía tomar nota de donde todo lo era?). Mirando desde la parte de atrás de tu Arduino y su cola, hasta la parte posterior izquierda debe ser masa (GND). Si no es así, envía una foto de tu Arduino defectuoso, luego vuelva a conectar las cosas para que funcione correctamente.

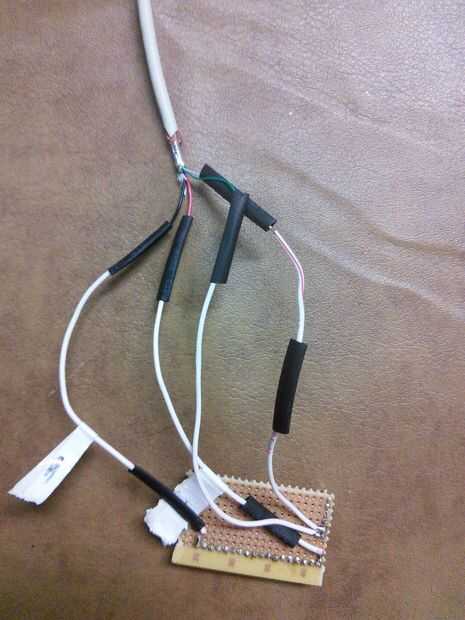

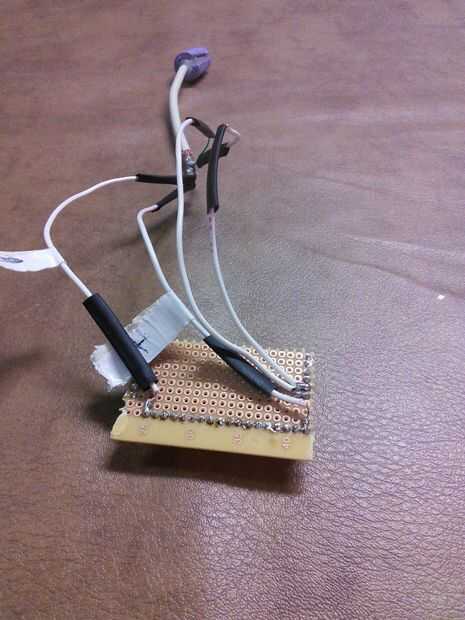

Bromas aparte, consigue cable de tierra de su conector PS/2 te tomó nota de anteriormente y en adelante el punto de que perno de la tierra y la cabecera de conectar a él. Soldar el cable hasta el punto de cobre y realizar un puente en la cabecera de conexión para el conector de tierra en el Arduino. También Recuerde recortar el alambre según sea necesario. Ahora hacer lo mismo, pero con los 5v de alambre a la cabecera derecha inferior.
Ahora, otra vez mirando desde la parte posterior de la Arduino, localizar los pines 20 y 21 digitales y soldar los cables correspondientes del conector de ambos izquierda de un punto de la soldadura de la cabecera y otra vez, hacer un puente a la ubicación de la cabecera. Esto puede ser complicado, así que asegúrese de que hay ningunos puentes de soldadura no deseados entre las conexiones. Ahora, conecte el teclado y probar con el mismo programa en el último paso. Si todo está funcionando, puede proceder al siguiente paso!
