Paso 2: soldadura
Instructables nos envió un Consejo Perma-Proto Pi Hat junto con un Raspberry Pi 2 como parte de la Raspberry Pi 2 construir noche a principios de este año. Voy a usar esto para hacer mi circuito en la frambuesa Pi fácil y rápido de construcción.

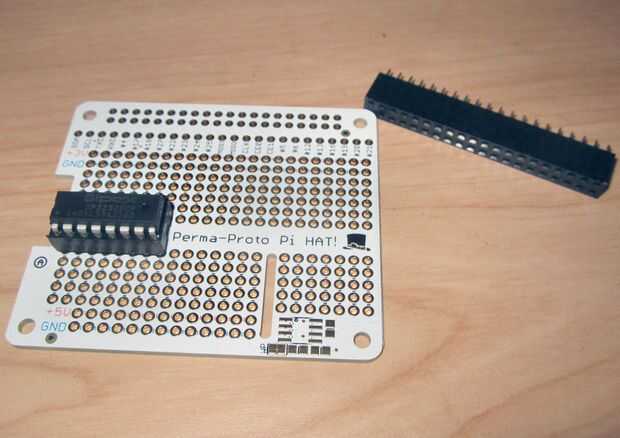

Comencé por soldar un zócalo dip de 16 pines en el sombrero. Entonces ángulo correctamente los pernos en el IC y había introducida en el enchufe.

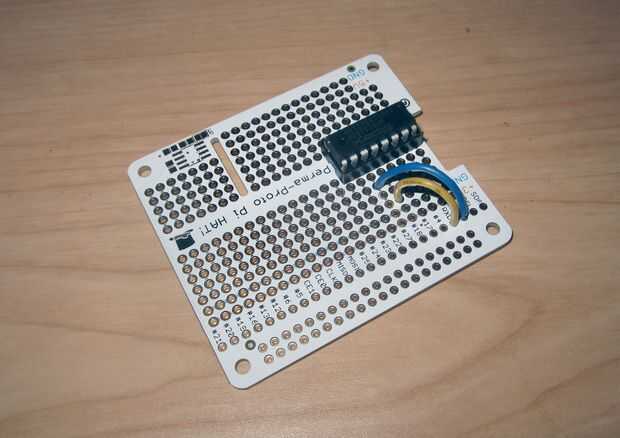

Había soldado un cable de puente azul entre el transceptor T1IN patillas y frambuesa Pi GPIO TXD. A continuación, un puente amarillo entre el transceptor R1OUT patillas y la frambuesa Pi GPIO RXD.

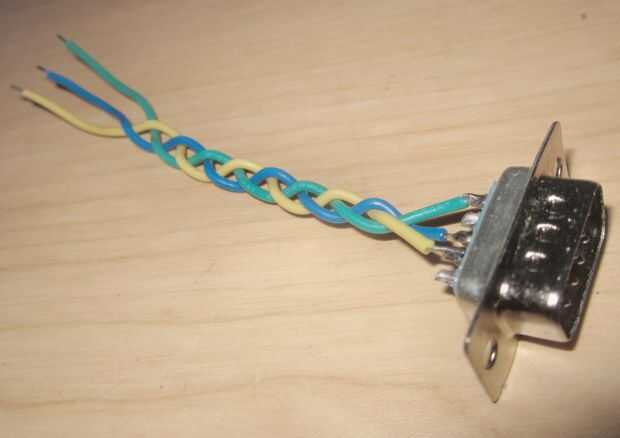

Robaban en mi cajas de los desperdicios para un puerto serial DB9 estándar. Soldado un cable verde al pin 5, un cable azul a la clavija 3 y un cable amarillo con conector de 2. Había soldado el cable verde hacia el carril de tierra en el sombrero. Había soldado el cable azul al pin T1OUT transceptor. Había soldado el cable amarillo al pin R1IN transceptor.

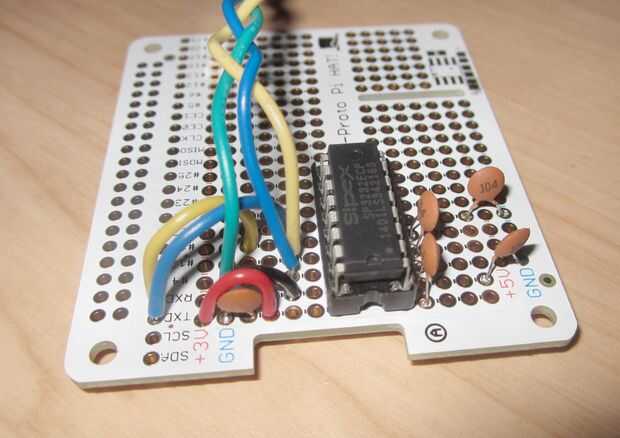

Yo había soldado todos los condensadores en lugar.
Había soldado un cable puente negro entre el pin GND del transceptor y el carril de tierra en el sombrero.
Soldado un cable de puente rojo entre el pin VCC del transceptor y el + 3, 3V del carril en el sombrero.

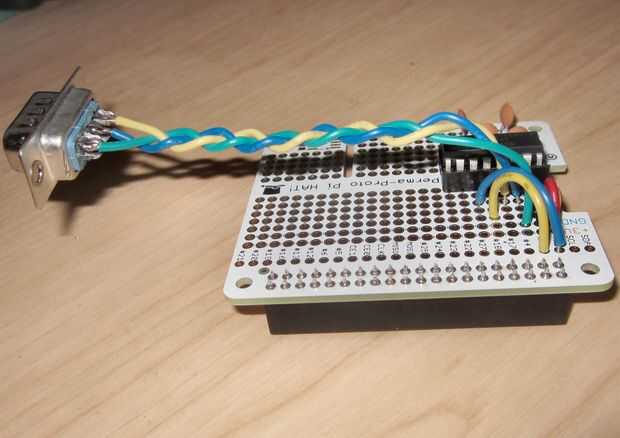

Había soldado la cabecera de 2 x 20 femenino incluida en el sombrero, mirando hacia abajo.

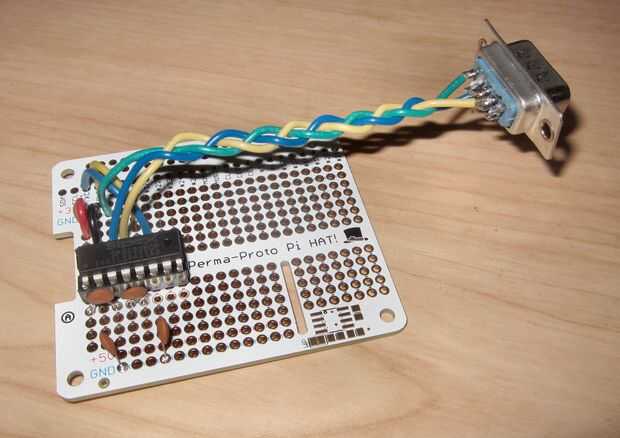

Nuestro sombrero transceptor está ahora completa, vamos a enlazar.
