Paso 6: Construcción de la fuente de alimentación

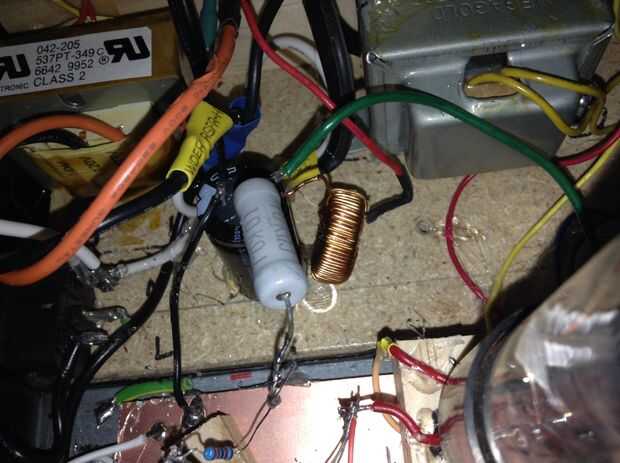

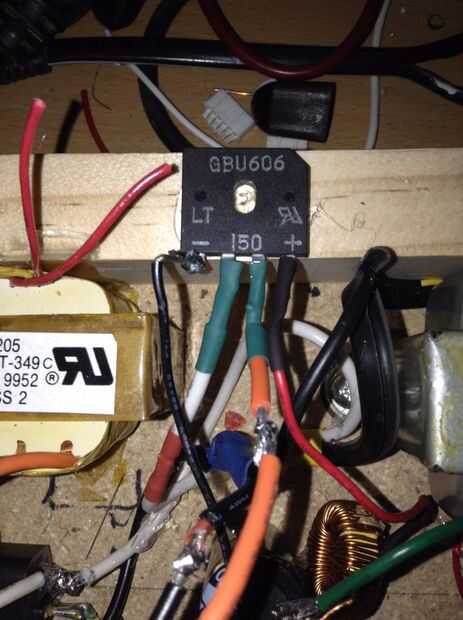

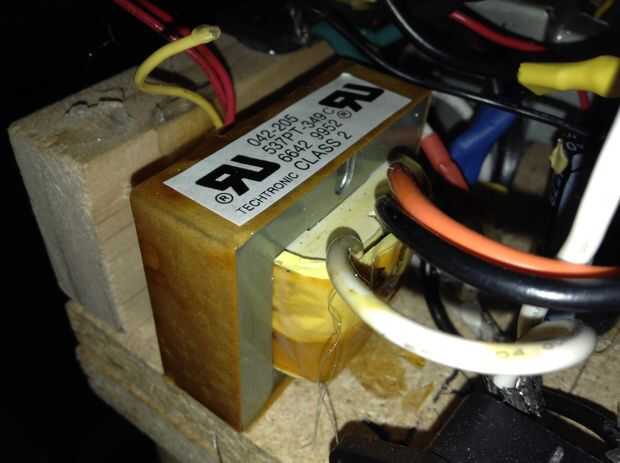

Para construir la fuente de alimentación, necesita muchos transformadores. Para b + fuente de alimentación de voltaje, deberá usar un transformador con insumos primarios de 0 voltios, 120 voltios y 277 voltios. Los pines 0 voltios y 120 voltios entonces están conectados en paralelo con todos los transformadores de energía, y los pines 0 volt y 277 volt están conectados a los pines de la AC del puente rectificador. El hilo de 120v colectiva entonces está conectado mediante un switch a la toma de corriente AC y el colectivo 0 voltio hilo está conectado a la red eléctrica neutro.

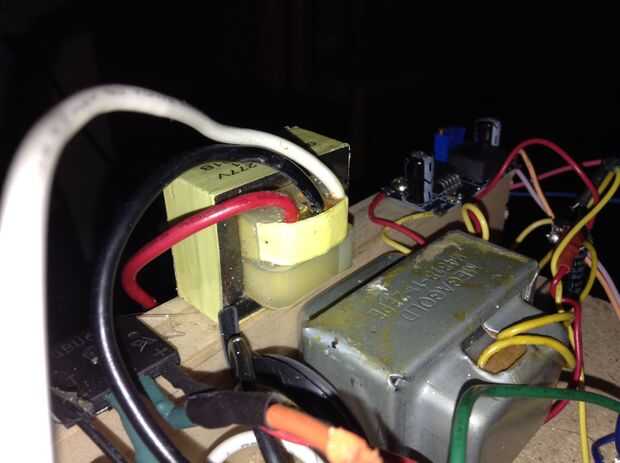

El transformador ventilador enfriamiento salidas 9 volts de corriente alterna, y cuando se ponen a través de un puente rectificador, acciona el ventilador de enfriamiento.

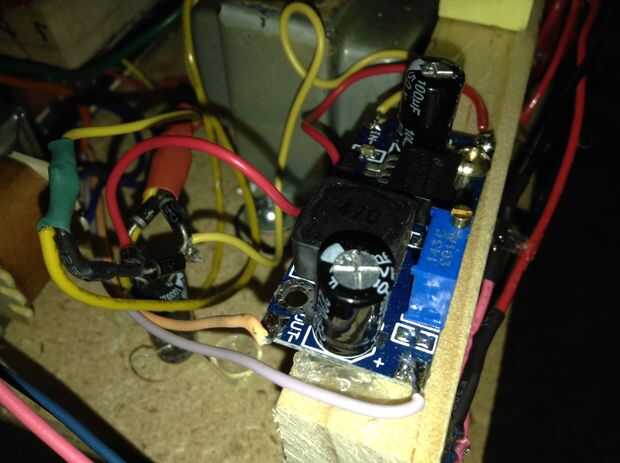

El transformador de filamento salidas de 12 volts de corriente alterna para alimentar el filamento del tubo 12AX7. En paralelo con el tubo, hay un rectificador y un módulo de convertidor buck que bajar de 12 voltios en una utilizable 6,3 voltios para alimentar el tubo 6V6.

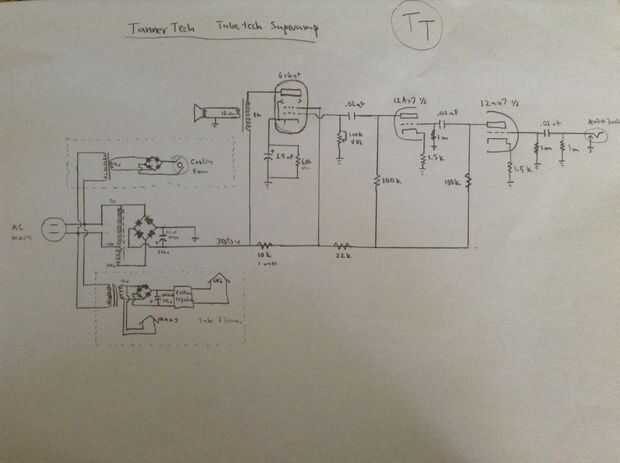

Hay un total de 3 fuentes de alimentación separadas que están todos activados por un interruptor.
