Paso 7: Soldar el circuito de Audio

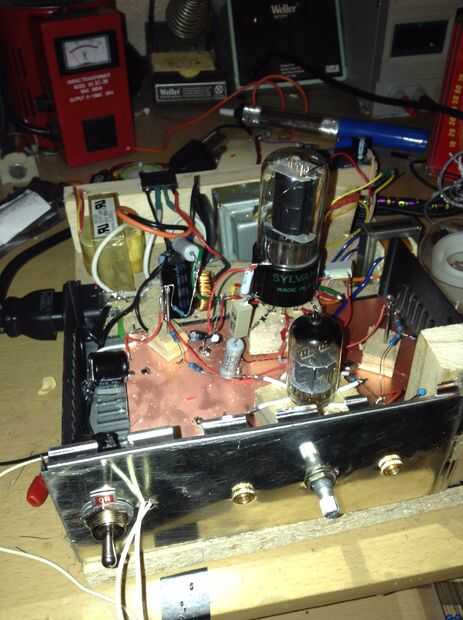

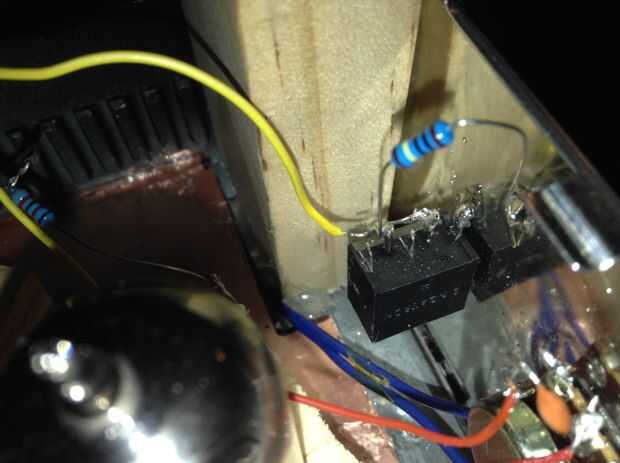

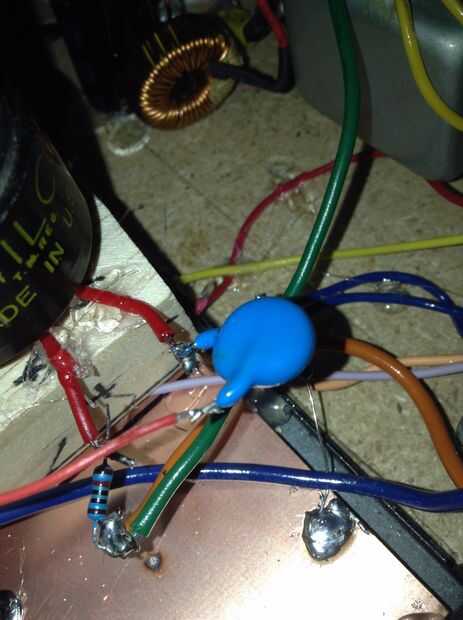

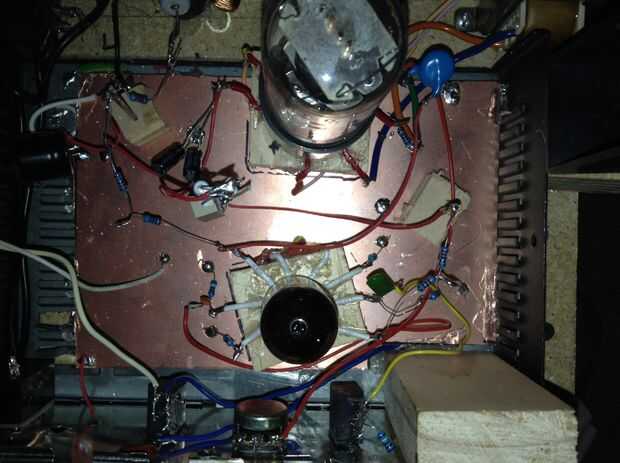

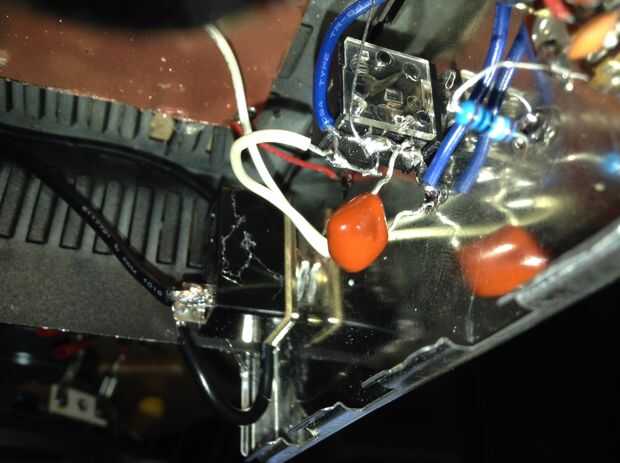

Para cablear el circuito de audio, sobre todo tienes que sólo tienes que seguir el esquema del circuito. Siguen las líneas en el diagrama y conecte los diferentes muestran componentes juntos a modo de las líneas en el diagrama. Conecte todas las conexiones a tierra para el cobre revestido de placa en la parte inferior y aislar las conexiones y empalmes desde el suelo con clavos martilló en pequeños cubos de madera de la soldadura. Cuando realice el cableado, preste especial atención a la clasificación de la tensión y potencia de los condensadores y resistencias. Asegúrese de que todas las uniones de soldadura son seguras y asegúrese de que todos los componentes necesarios han sido utilizados. Como el diagrama del circuito es seguido de cerca, debe trabajar este amplificador de tubo.

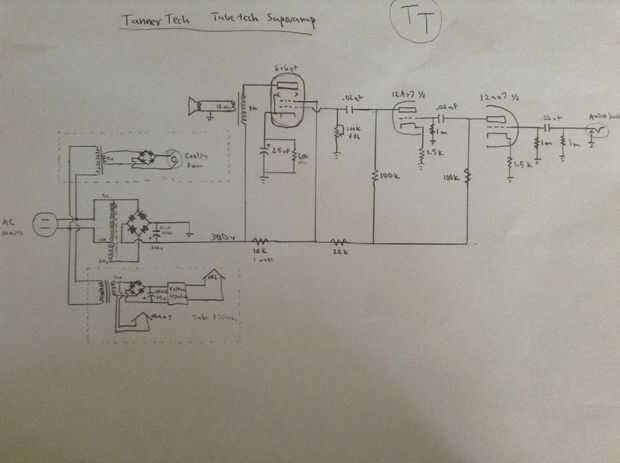

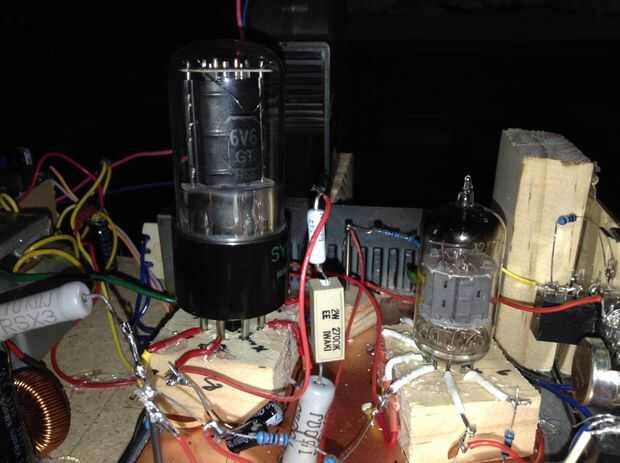

Este amplificador a válvulas usa tubo 12AX7 triodo dual primero amplificar la tensión de pequeña señal de audio. El voltaje entonces sale el tubo a través de un condensador interetapa en el 6V6 tubo que conduce el transformador de audio.
El potenciómetro de volumen controla el voltaje de polarización de rejilla en el tubo de 6V6, cuando el volumen está al mínimo, la red está conectado a tierra.
