Paso 2: configuración
En primer lugar, organizar el termistor en serie con una resistencia de 10kΩ y suministro con 5V. Alimentar el voltaje en el termistor en el conector C - canal AI0 situado en el lado derecho de la myRIO MSP.

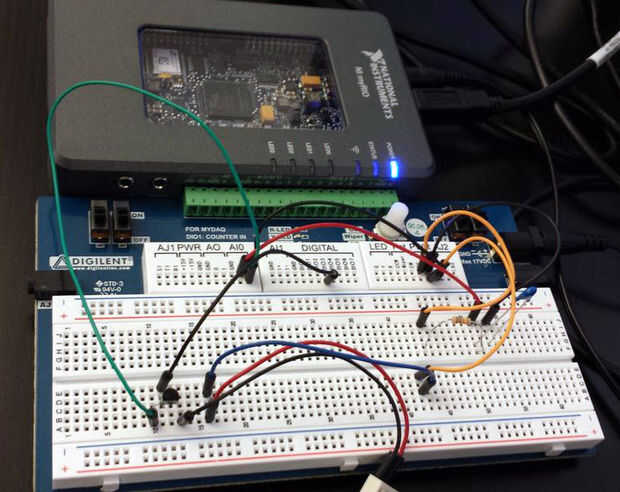

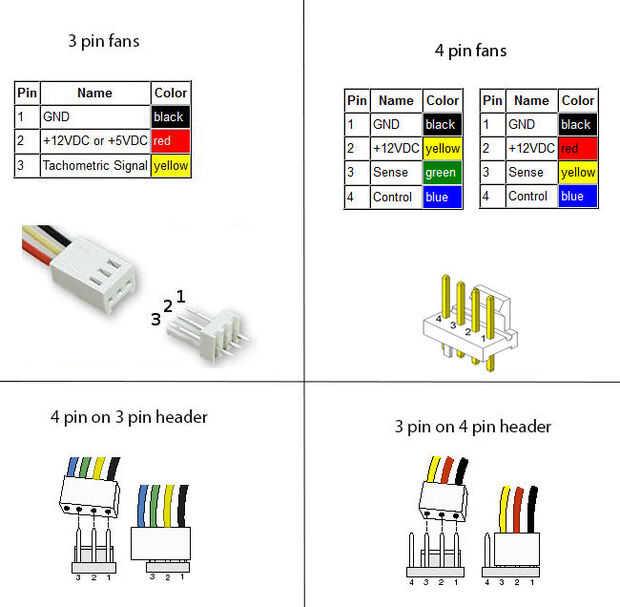

Conecte el conector del MSP C - DIO3 (situado en el lado derecho de la myRIO) al plomo de la base del transistor (esta línea es capaz de modulación de la onda de pulso). Este canal será fuente de ondas de pulso al transistor para cambiar la conexión de 12V para conectar a tierra y. A continuación, conecte la alimentación externa de 12V para el cable del ventilador y conecte el cable de tierra del ventilador el colector del transistor (ver las fotos de arriba para asegurarse de que están hechas las conexiones correctas para el ventilador y el transistor). Ahora Conecte el cable de emisor del transistor a tierra. El transistor ahora cambiará el circuito abierto y cerrado dependiendo de la señal digital enviada.
