Paso 5: Conectar la pantalla LCD
Ahora es el momento para conectar la pantalla a nuestro Arduino. Como se ve en la introducción, también necesitará algunas cosas: un protoboard, algunos cables de Dupont, un potenciómetro lineal de 10 KOhm (para ajustar el contraste) y un encabezado - 16 pernos largos (si usted quiere saber correctamente este encabezado que de la soldadura, echa un vistazo a nuestro tutorial "otro tutorial sobre cómo soldar").
Primero conecte la pantalla LCD a la placa, como se muestra en la imagen. Luego conecte + 5V para el carril rojo y GND en el riel de azul. Conecte el riel superior a la inferior como se muestra en la imagen. Recuerde utilizar cables rojos para + 5V y los cables negros para tierra.
Ahora a conectar la luz de fondo para el LCD y el potenciómetro de ajuste del contraste. Poner el potenciómetro tal como se muestra en la imagen, conecte el perno central a la patilla de V0 de la pantalla y los otros pines GND. conectar pin 16 de la pantalla a tierra y pin 15 a + 5V. Conectar el Arduino hasta poder, usted notará que se enciende la luz de fondo. Ahora apague el Arduino y conectar los otros cables.

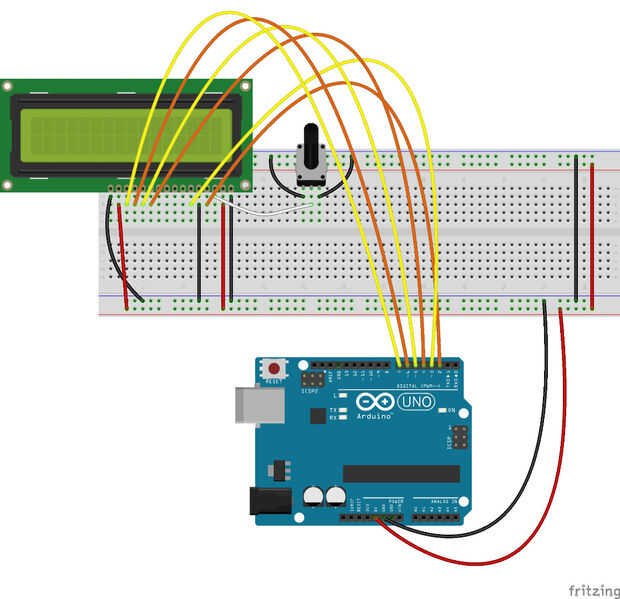

Puedes seguir la foto o el esquema a continuación:
Es hora de subir el dibujo HelloWorld.ino y probar el circuito. Si no hay ningún error, debería ver un mensaje en la pantalla de la pantalla.
Nota: este bosquejo viene con el IDE de Arduino pero cambiamos la fila "LiquidCrystal lcd (12, 11, 5, 4, 3, 2);" en "LiquidCrystal lcd (2, 3, 4, 5, 6, 7);" para adaptarlo a nuestro cableado.
