Paso 5: Electrónica (el aprendizaje)
![]()
![]()

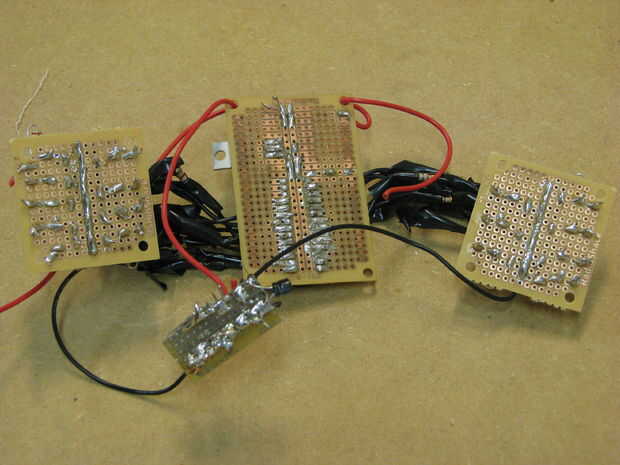

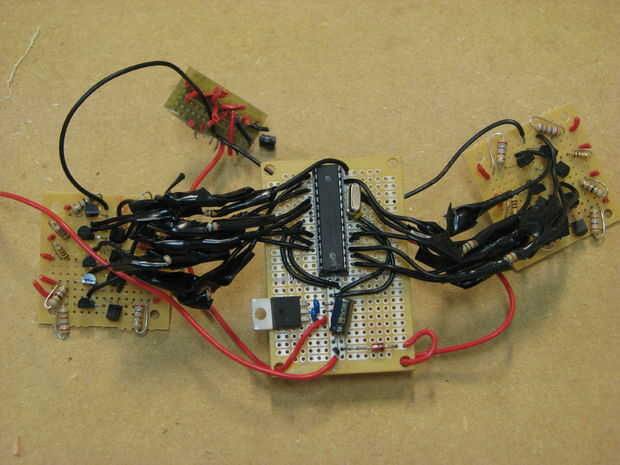

La página anterior describe algunos problemas que encontré con mi PCB. Viendo que era mi primer PCB para el diseño y fabricado pensé que eran sólo dos quejas menores. Hasta entonces sólo había usado proto board para crear electrónica permanente para mis proyectos. Como se ve en la foto el circuito consiguió bastante desordenado. Creo cable para arriba correctamente pero utiliza transistores BJT y MOSFETs. Debido a esto creo que el microcontrolador no podía proporcionar la corriente suficiente para abrir completamente la puerta. (No enteramente seguro si eso es correcto pero, los MOSFETs trabajaron tan...)
Importante, otro problema que tuve con el circuito fue el hecho de que tenía dos rieles de voltaje. Que funciona bien excepto después de una larga noche de soldadura me olvidé. Cuento largo tuve que reemplazar el sensor y el microcontoller ya alambré para el rail de 16V. (Creo que el voltaje máximo para ambos es de 6V, así que un poco más :)) Ni que decir tiene no fue difícil de diagnosticar el problema cuando tocaba el micro controlador y estaba ardiendo caliente.
